HA-010-MC (09200103001)
Серия HA

HA-010-MC

Контактная вставка — вилка («папа»), типоразмер 10A, обжимное соединение (контакты не в комплекте), 10+PE (10A/400V)

684.00 ₽

Под заказ. 4-6 недель

Особенности

Артикул: 09200103001 Категория:
Материалы для скачивания: Технические характеристики HA-010 3D-модель HA-010-MC

Описание

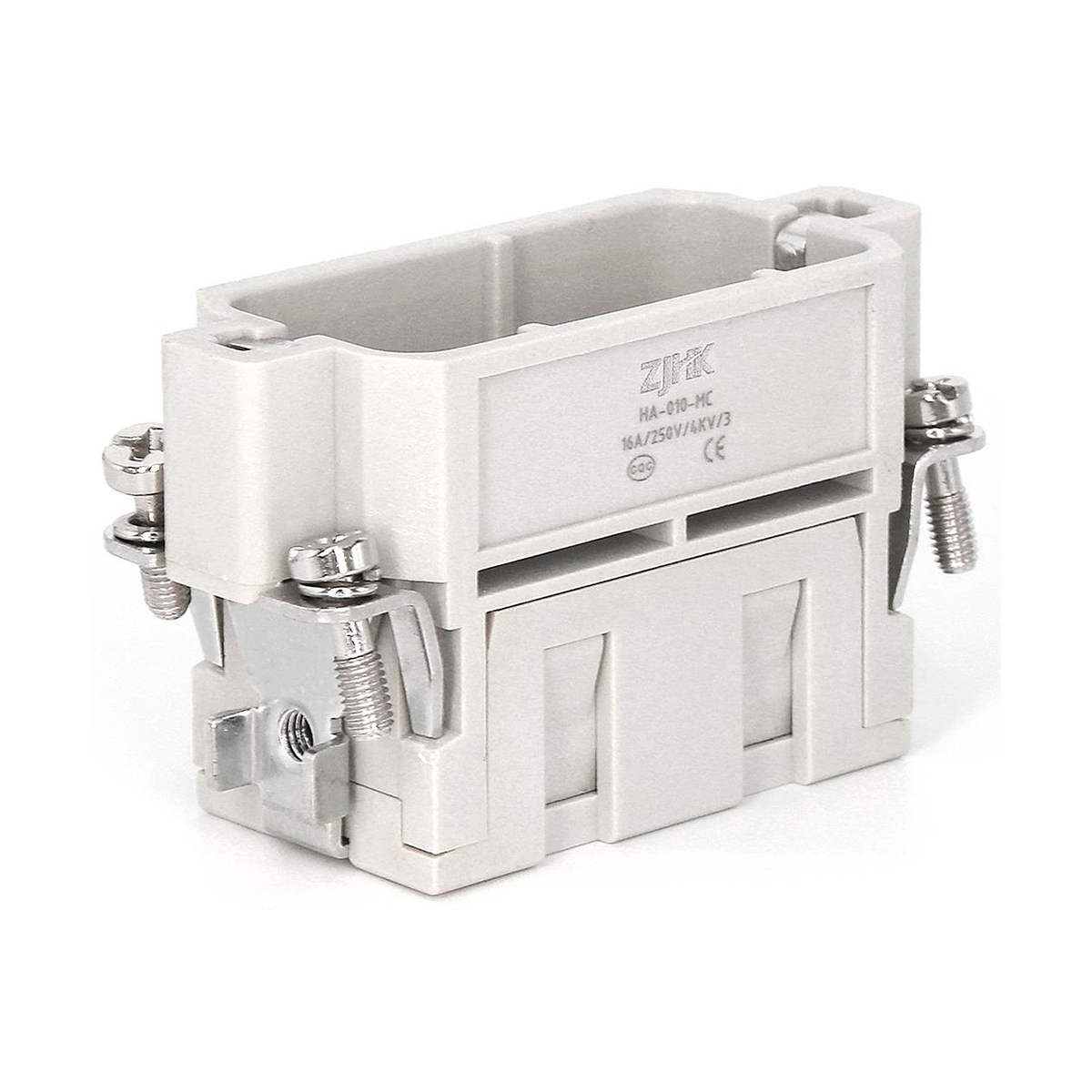

Контактная вставка прямоугольного промышленного разъема HA-010-MC (09200103001)

  • Типоразмер: 10A
  • Тип: вилка («папа»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 10+PE
  • Номинальный ток: 16A
  • Номинальное напряжение: 230/400V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: обжимной контакт
  • Поперечное сечение проводников: 0.14 — 4 mm²
  • AWG: 26 — 12

Артикул: 09200103001

Технические характеристики

СерияHA

Способ подключенияобжимные контакты

Тип контактной вставкивилка ("папа")

Типоразмер10A

Количество контактов10

Контакт заземленияда

Номинальный ток16 A

Номинальное напряжение230/400 V

Номинальное импульсное напряжение4 kV

Класс загрязнения3

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное или золотое покрытие (контакты не в комплекте)

Сопротивление контакта≤1 mΩ

Поперечное сечение проводников (mm²)0.14-4.0 mm²

Поперечное сечение проводников (AWG)26-12

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.065 кг
Габариты 5.55 × 2.3 × 3.3 см

Аналоги

Weidmuller HDC HA 10 MC (1873870000)

ILME CDCM 10
