Серия HD

HD-008-MC

Контактная вставка — вилка («папа»), типоразмер 3A, обжимное соединение (контакты не в комплекте), 8P (10A/250V)

456.00 ₽

В наличии: 236 шт.

Особенности

Артикул: 09360083001 Категория:
Материалы для скачивания: Технические характеристики HD-008 3D-модель HD-008-MC

Описание

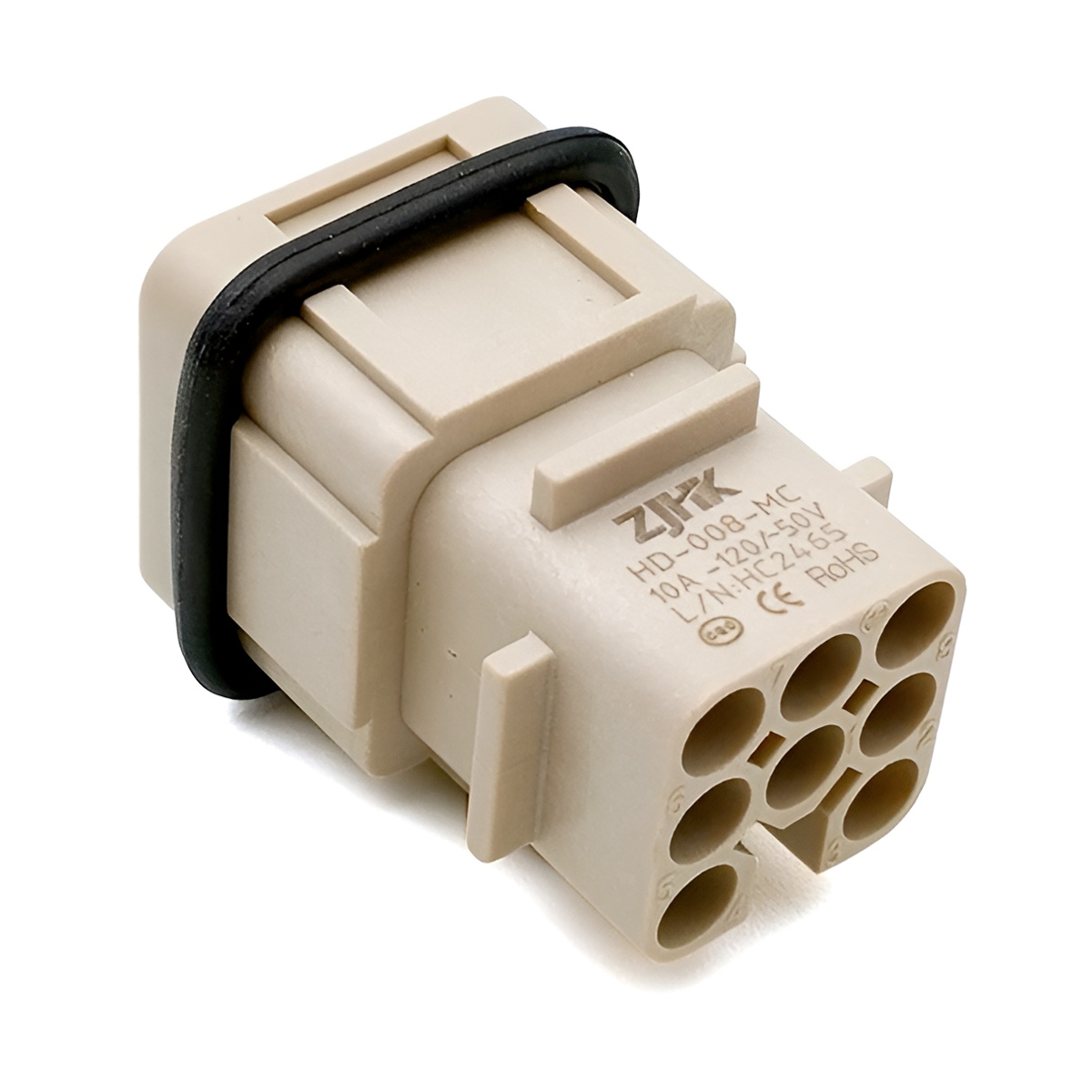

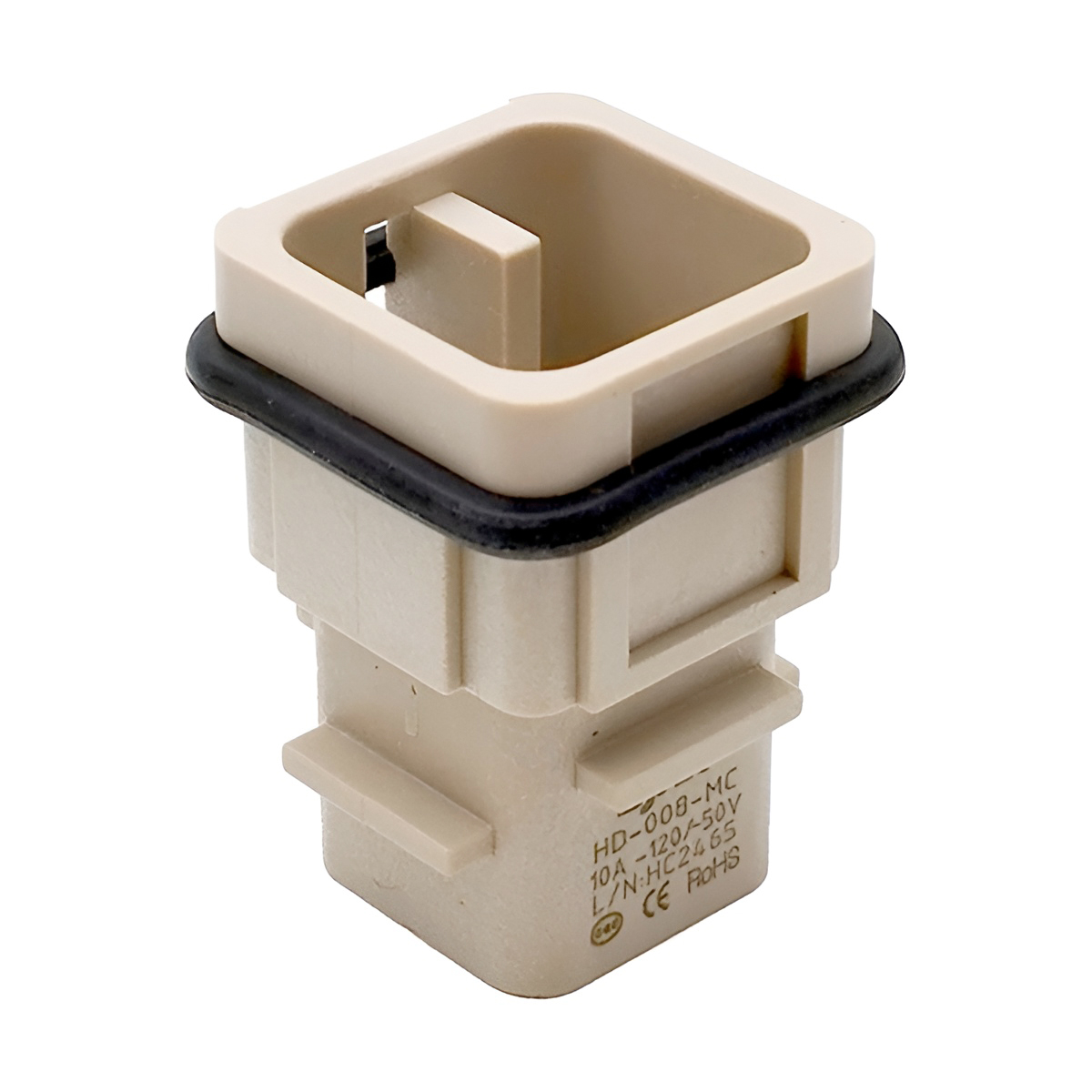

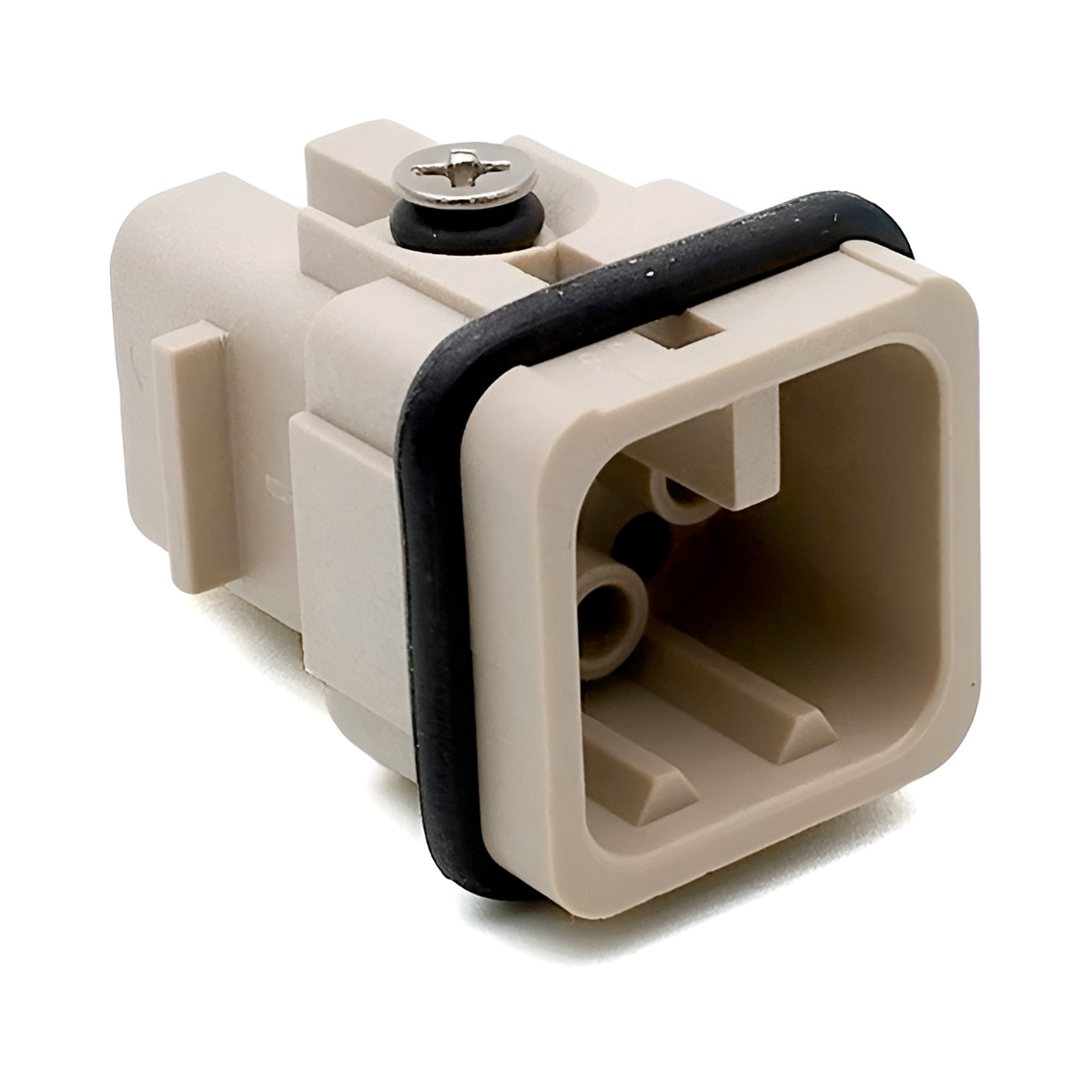

Контактная вставка прямоугольного промышленного разъема HD-008-MC (09360083001)

  • Типоразмер: 3A
  • Тип: вилка («папа»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро/золото
  • Количество контактов: 8+PE
  • Номинальный ток: 10A
  • Номинальное напряжение: 50V AC / 120V DC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: обжимной контакт
  • Поперечное сечение проводников: 0.14 — 2.5 mm²
  • AWG: 26 — 14

Артикул: 09360083001

Технические характеристики

СерияHD

Способ подключенияобжимные контакты

Тип контактной вставкивилка ("папа")

Типоразмер3A

Количество контактов8

Контакт заземленияда

Номинальный ток10 A

Номинальное напряжение=120/~50 V

Номинальное импульсное напряжение4 kV

Класс загрязнения3

Параметры, при которых класс загрязнения 210A 230/400V 4kV 2

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное или золотое покрытие (контакты не в комплекте)

Сопротивление контакта≤3 mΩ

Поперечное сечение проводников (mm²)0.14-2.5 mm²

Поперечное сечение проводников (AWG)26-14

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.0082 кг
Габариты 3.16 × 2.1 × 2.1 см

Аналоги

Weidmuller HDC HD 8 MC (1650590000)

ILME CDM 08

Oukerui HZW-HD-008-MC
