HDD-024-FC (09160243101)
Серия HDD

HDD-024-FC

Контактная вставка — розетка («мама»), типоразмер 6B, обжимное соединение (контакты не в комплекте), 24+PE (10A/250V)

1140.00 ₽

В наличии: 100 шт.

Особенности

Артикул: 09160243101 Категория:
Материалы для скачивания: Технические характеристики HDD-024 3D-модель HDD-024-FC

Описание

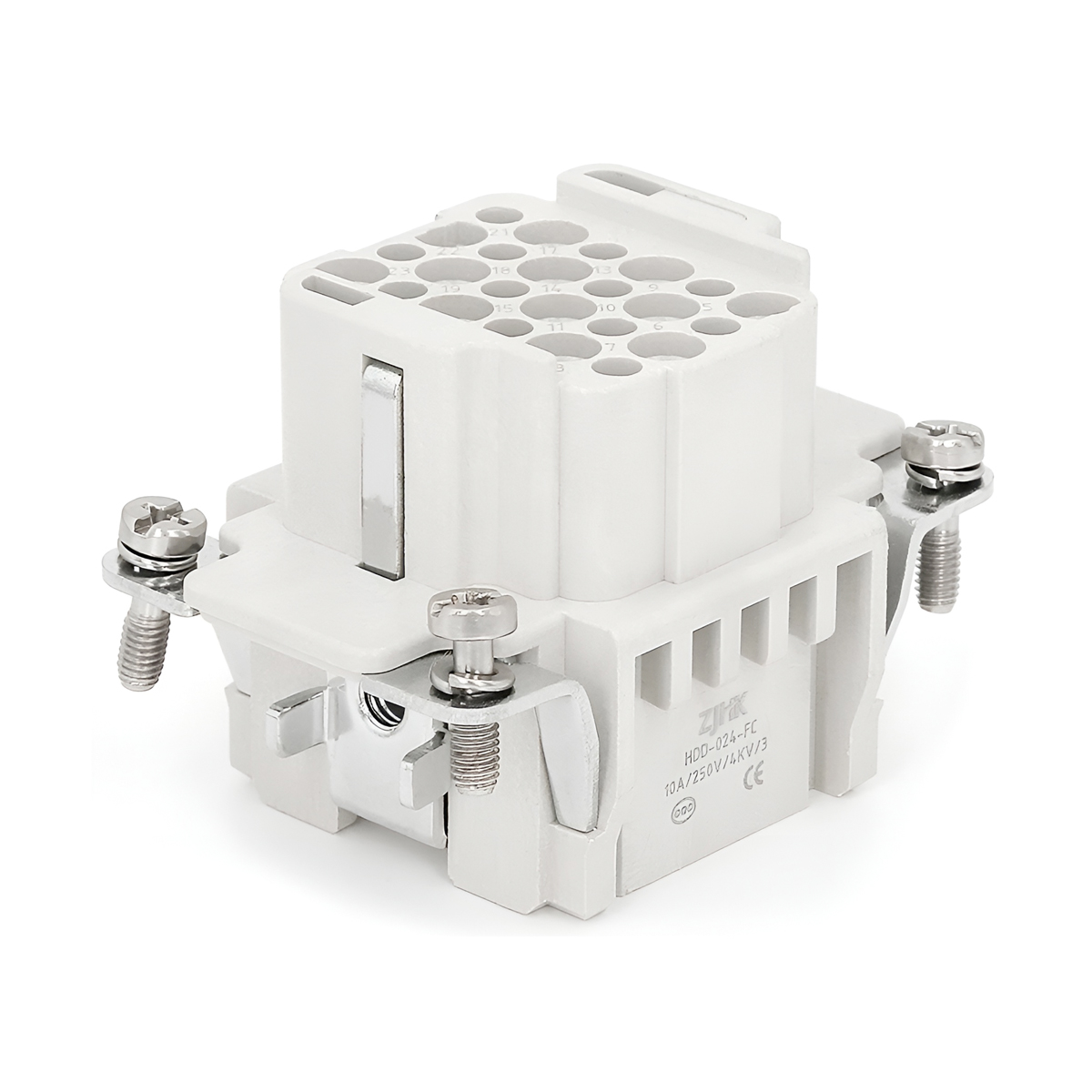

Контактная вставка прямоугольного промышленного разъема HDD-024-FC (09160243101)

  • Типоразмер: 6B
  • Тип: розетка («мама»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро/золото
  • Количество контактов: 24+PE
  • Номинальный ток: 10A
  • Номинальное напряжение: 250V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: обжимной контакт
  • Поперечное сечение проводников: 0.14 — 2.5 mm²
  • AWG: 26 — 14

Артикул: 09160243101

Технические характеристики

СерияHDD

Способ подключенияобжимные контакты

Тип контактной вставкирозетка ("мама")

Типоразмер6B

Количество контактов24

Контакт заземленияда

Номинальный ток10 A

Номинальное напряжение250 V

Номинальное импульсное напряжение4 kV

Класс загрязнения3

Параметры, при которых класс загрязнения 210A 230/400V 4kV 2

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное или золотое покрытие (контакты не в комплекте)

Сопротивление контакта≤3 mΩ

Поперечное сечение проводников (mm²)0.14-2.5 mm²

Поперечное сечение проводников (AWG)26-14

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.05 кг
Габариты 5.1 × 3.4 × 3.6 см

Аналоги

Weidmuller HDC HDD 24 FC (1651160000)

ILME CDDF 24

MeteCon 291203024

Oukerui HZW-HDD-024-FC
