HDD-108-MC (09161083001)
Серия HDD

HDD-108-MC

Контактная вставка — вилка («папа»), типоразмер 24B, обжимное соединение (контакты не в комплекте), 108+PE (10A/250V)

1900.00 ₽

В наличии: 27 шт.

Особенности

Артикул: 09161083001 Категория:
Материалы для скачивания: Технические характеристики HDD-108 3D-модель HDD-108-MC

Описание

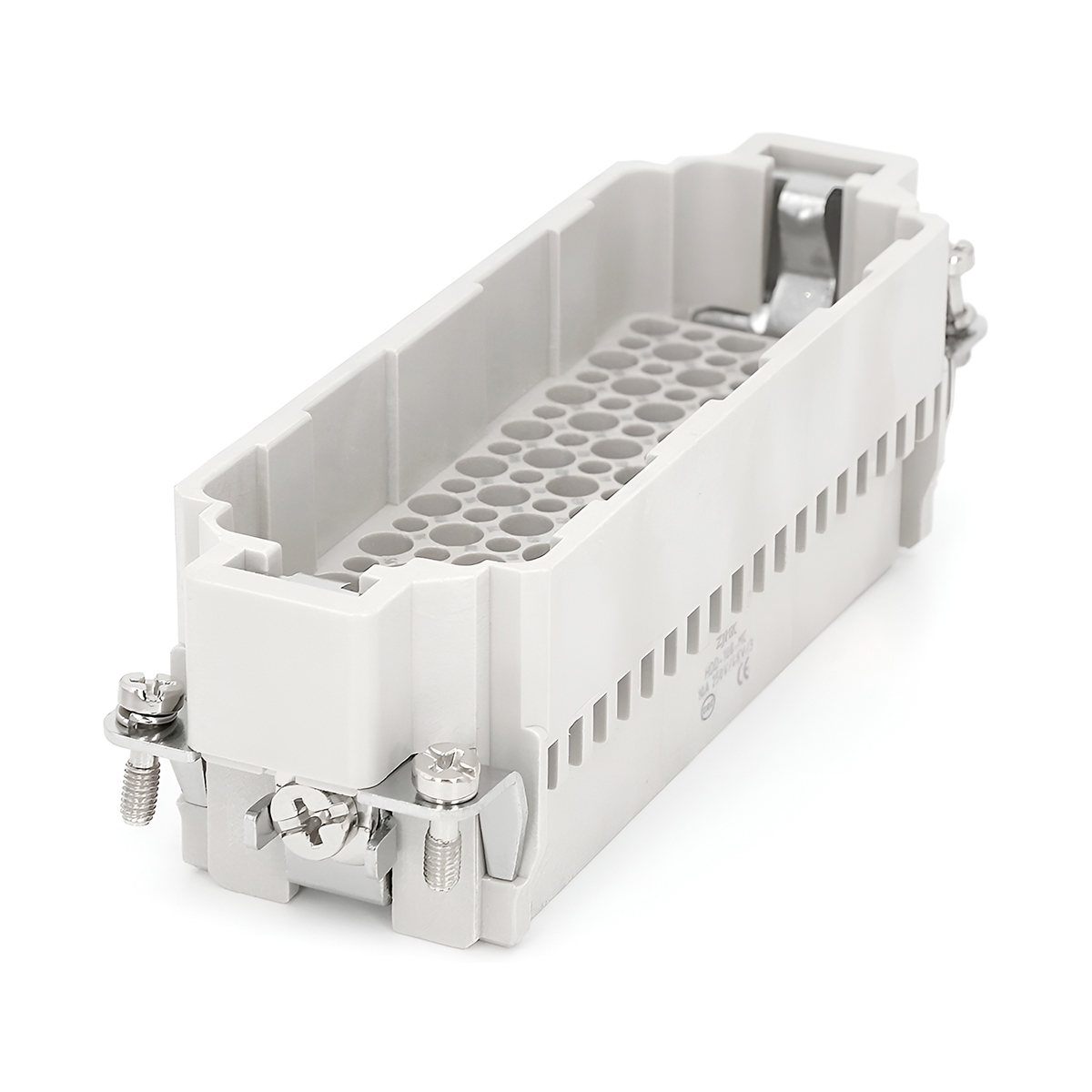

Контактная вставка прямоугольного промышленного разъема HDD-108-MC (09161083001)

  • Типоразмер: 24B
  • Тип: вилка («папа»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро/золото
  • Количество контактов: 108+PE
  • Номинальный ток: 10A
  • Номинальное напряжение: 250V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: обжимной контакт
  • Поперечное сечение проводников: 0.14 — 2.5 mm²
  • AWG: 26 — 14

Артикул: 09161083001

Технические характеристики

СерияHDD

Способ подключенияобжимные контакты

Тип контактной вставкивилка ("папа")

Типоразмер24B

Количество контактов108

Контакт заземленияда

Номинальный ток10 A

Номинальное напряжение250 V

Номинальное импульсное напряжение4 kV

Класс загрязнения3

Параметры, при которых класс загрязнения 210A 230/400V 4kV 2

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное или золотое покрытие (контакты не в комплекте)

Сопротивление контакта≤3 mΩ

Поперечное сечение проводников (mm²)0.14-2.5 mm²

Поперечное сечение проводников (AWG)26-14

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.11 кг
Габариты 11.1 × 3.4 × 3.4 см

Аналоги

Weidmuller HDC HDD 108 MC (1651210000)

ILME CDDM 108

MeteCon 290253108

Oukerui HZW-HDD-108-MC(1-108)
