Серия HA

HA-032-F

Контактная вставка — розетка («мама»), типоразмер 32A, винтовое соединение, 32+PE (10A/400V)

1976.00 ₽

В наличии: 25 шт.

Особенности

Артикул: 09200162812+09200162813 Категория:
Материалы для скачивания: Технические характеристики HA-032 3D-модель HA-032-F

Описание

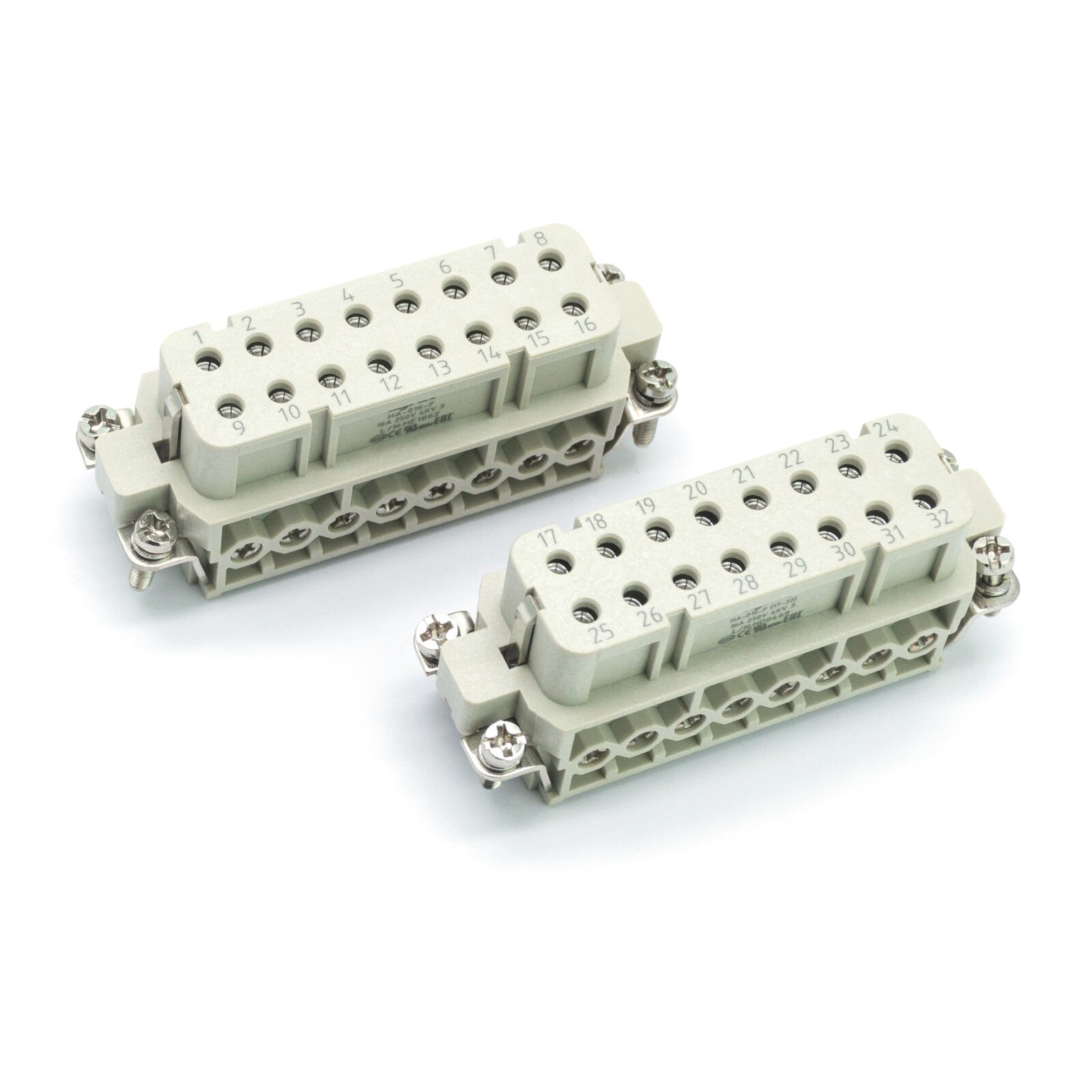

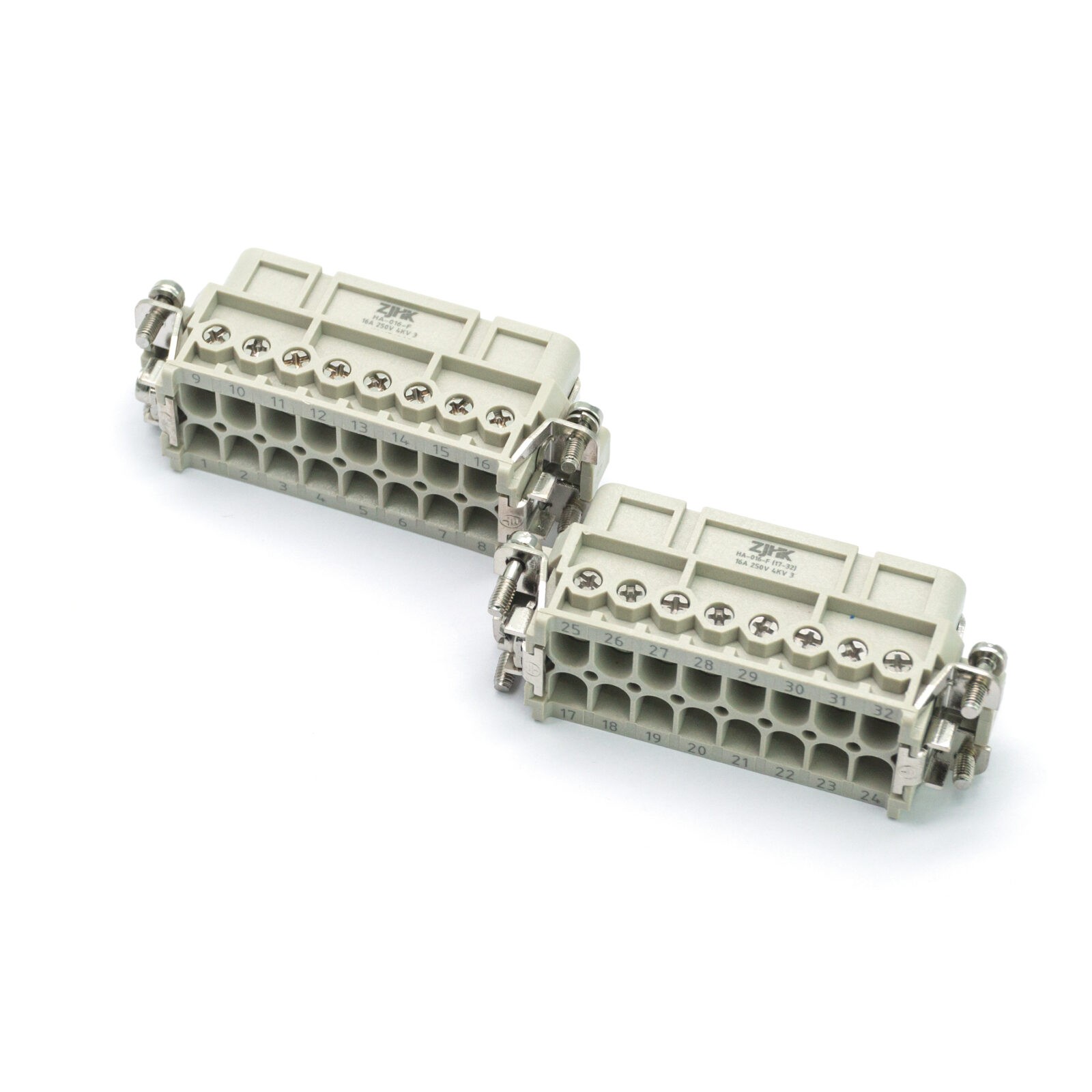

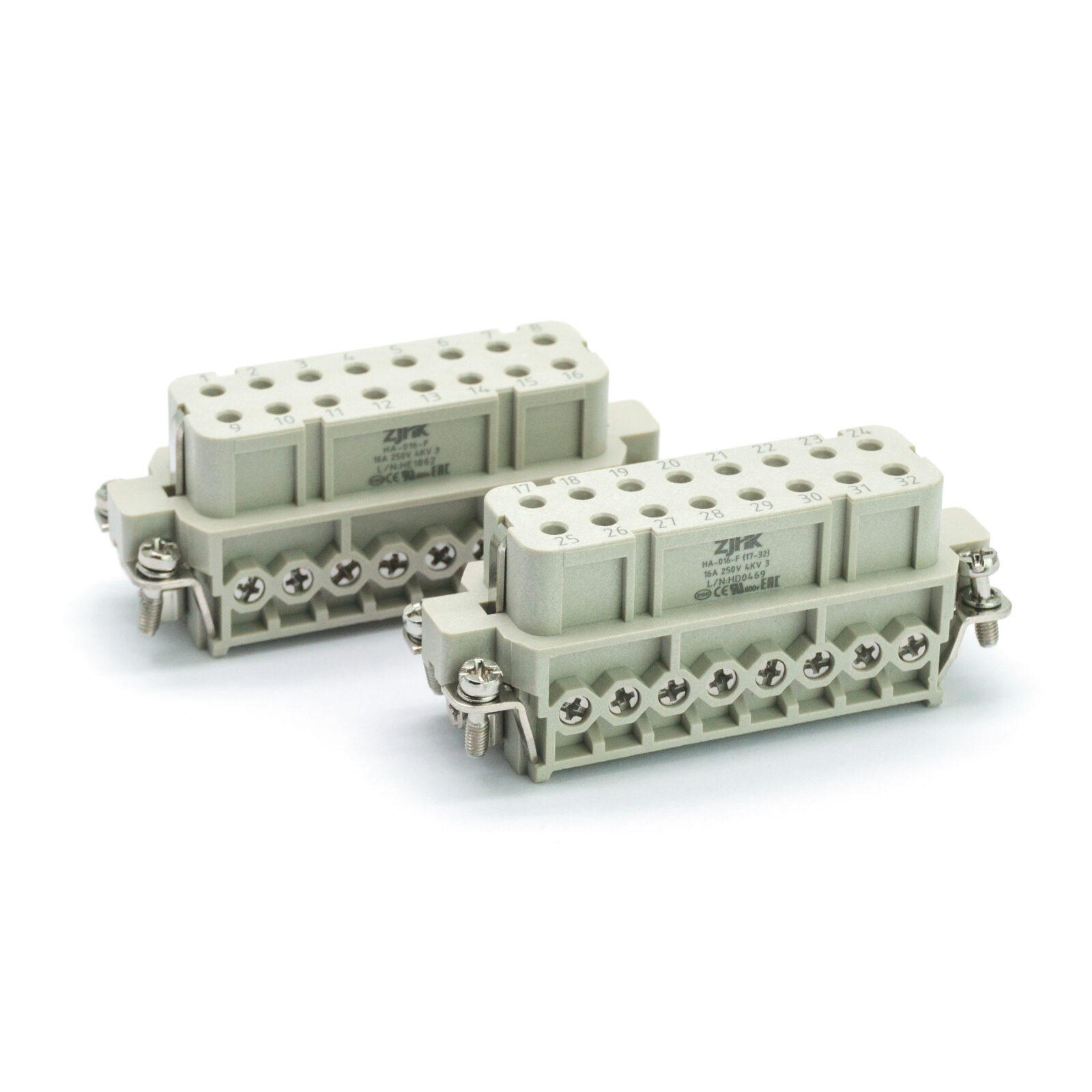

Контактная вставка прямоугольного промышленного разъема HA-032-F (09200162812+09200162813)

  • Типоразмер: 32A
  • Тип: розетка («мама»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 32+PE
  • Номинальный ток: 16A
  • Номинальное напряжение: 230/400V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: винтовой зажим
  • Поперечное сечение проводников: 1.0 — 2.5 mm²
  • AWG: 18 — 14

Артикул: 09200162812+09200162813

Технические характеристики

СерияHA

Способ подключениявинтовое

Тип контактной вставкирозетка ("мама")

Типоразмер32A

Количество контактов32

Контакт заземленияда

Номинальный ток16 A

Номинальное напряжение250 V

Номинальное импульсное напряжение4 kV

Класс загрязнения3

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное покрытие

Сопротивление контакта≤1 mΩ

Поперечное сечение проводников (mm²)1.0-2.5 mm²

Поперечное сечение проводников (AWG)18-14

Момент затяжки/испытательный крутящий момент0.5 Nm

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.183 кг
Габариты 7.3 × 4.6 × 3 см

Аналоги

ILME CDAF 16 X + CDAF 16 XN

Oukerui HZW-HA-032-F(1-16)(17-32)
