HE-006-FS (09330062716)

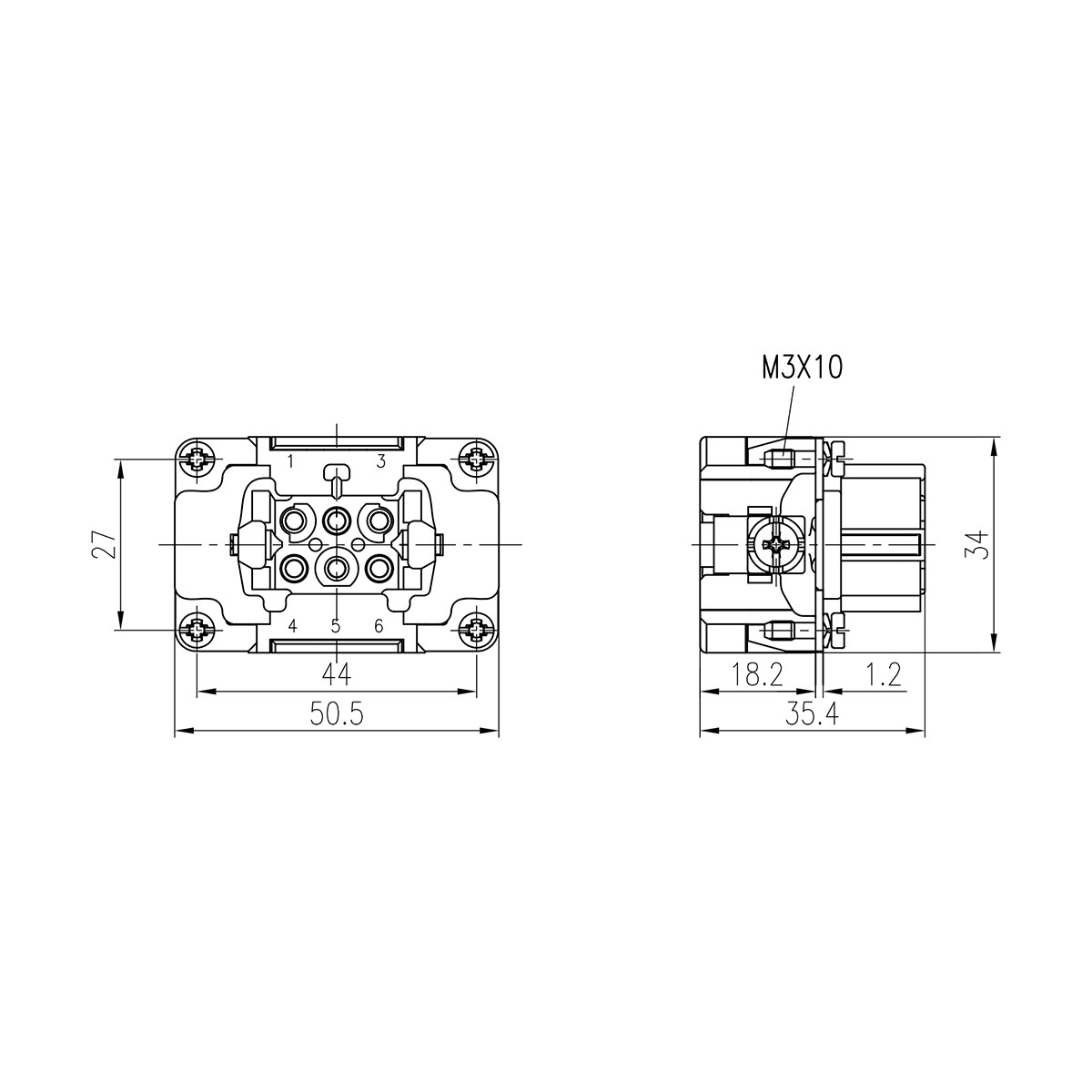

Габаритные размеры HE-006-FS (09330062716)
Серия HE

HE-006-FS

Контактная вставка — розетка («мама»), типоразмер 6B, соединение Cage-Clamp, 6+PE (16A/500V)

988.00 ₽

В наличии: 101 шт.

Особенности

Артикул: 09330062716 Категория:
Материалы для скачивания: Технические характеристики HE-006 3D-модель HE-006-FS

Описание

Контактная вставка прямоугольного промышленного разъема HE-006-FS (09330062716)

  • Типоразмер: 6B
  • Тип: розетка («мама»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 6+PE
  • Номинальный ток: 16A
  • Номинальное напряжение: 500V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: пружинный зажим
  • Поперечное сечение проводников: 0.14 — 2.5 mm²
  • AWG: 26 — 14

Артикул: 09330062716

Технические характеристики

Тип товараКонтактная вставка

СерияHE

Способ подключенияпружинный зажим (Cage-clamp)

Тип контактной вставкирозетка ("мама")

Типоразмер6B

Количество контактов6

Контакт заземленияда

Номинальный ток16 A

Номинальное напряжение500 V

Номинальное импульсное напряжение6 kV

Класс загрязнения3

Параметры, при которых класс загрязнения 216A 400/690V 6kV 2

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное покрытие

Сопротивление контакта≤1 mΩ

Поперечное сечение проводников (mm²)0.14-2.5 mm²

Поперечное сечение проводников (AWG)26-14

Длина снятия изоляции7-9 mm

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.052 кг
Габариты 5.1 × 3.4 × 3.6 см

Аналоги

Harting 09330062716

Weidmuller HDC HE 6 FT (1745760000)

ILME CSEF 06

MeteCon 291202006

WAIN HE-006-FS (1220060220001)
