HE-010-F (09330102701)
Габаритные размеры HE-010-F (09330102701)
Серия HE

HE-010-F

Контактная вставка — розетка («мама»), типоразмер 10B, винтовое соединение, 10+PE (16A/500V)

741.00 ₽

В наличии: 209 шт.

Особенности

Артикул: 09330102701 Категория:
Материалы для скачивания: Технические характеристики HE-010 3D-модель HE-010-F

Описание

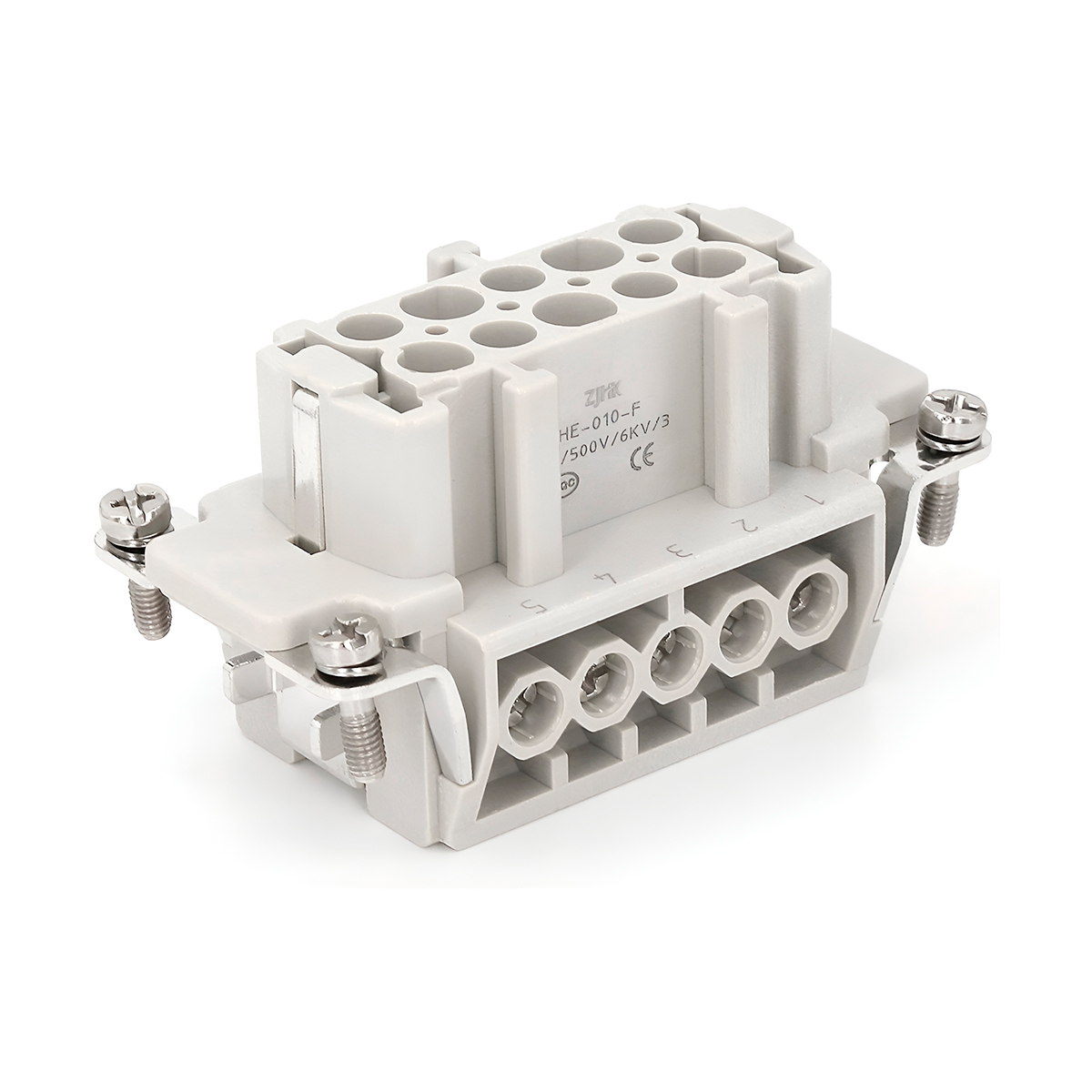

Контактная вставка прямоугольного промышленного разъема HE-010-F (09330102701)

  • Типоразмер: 10B
  • Тип: розетка («мама»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 10+PE
  • Номинальный ток: 16A
  • Номинальное напряжение: 500V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: винтовой зажим
  • Поперечное сечение проводников: 0.14 — 2.5 mm²
  • AWG: 26 — 14

Артикул: 09330102701

Технические характеристики

Тип товараКонтактная вставка

СерияHE

Способ подключениявинтовое

Тип контактной вставкирозетка ("мама")

Типоразмер10B

Количество контактов10

Контакт заземленияда

Номинальный ток16 A

Номинальное напряжение500 V

Номинальное импульсное напряжение6 kV

Класс загрязнения3

Параметры, при которых класс загрязнения 216A 400/690V 6kV 2

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное покрытие

Сопротивление контакта≤1 mΩ

Поперечное сечение проводников (mm²)0.14-2.5 mm²

Поперечное сечение проводников (AWG)26-14

Момент затяжки/испытательный крутящий момент0.5 Nm

Длина снятия изоляции7.0 mm

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.07 кг
Габариты 6.5 × 3.5 × 3.5 см

Аналоги

Harting 09330102701

Weidmuller HDC HE 10 FS (1204100000)

ILME CNEF 10 X

MeteCon 29020

WAIN HE-010-F (1220100210001)

ELMI ELM-HE-010-F

Oukerui HZW-HE-010-F
