HE-006-MS (09330062616)
Габаритные размеры HE-006-MS (09330062616)
Серия HE

HE-006-MS

Контактная вставка — вилка («папа»), типоразмер 6B, соединение Cage-Clamp, 6+PE (16A/500V)

860.00 ₽

В наличии: 97 шт.

Особенности

Артикул: 09330062616 Категория:
Материалы для скачивания: Технические характеристики HE-006 3D-модель HE-006-MS

Описание

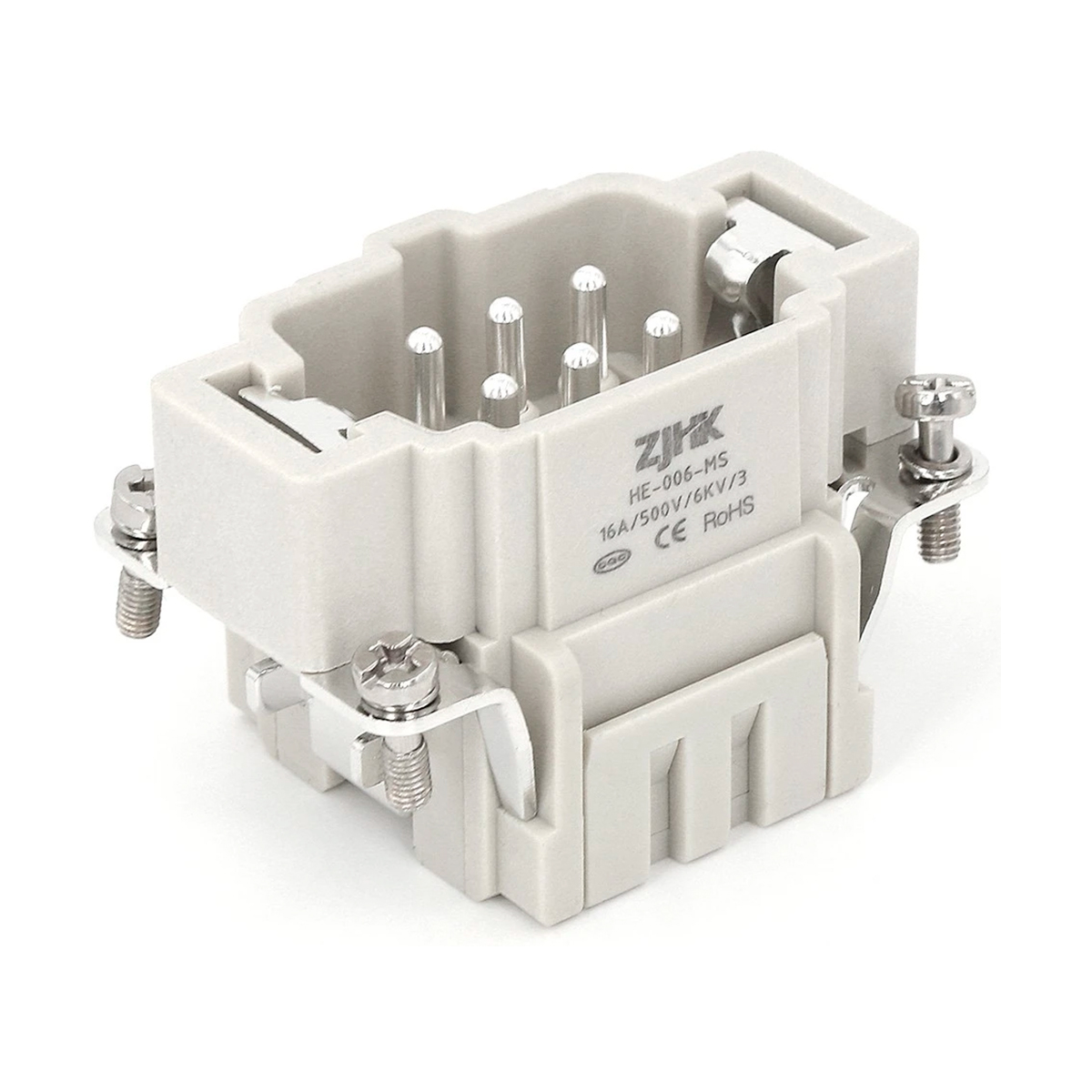

Контактная вставка прямоугольного промышленного разъема HE-006-MS (09330062616)

  • Типоразмер: 6B
  • Тип: вилка («папа»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 6+PE
  • Номинальный ток: 16A
  • Номинальное напряжение: 500V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: пружинный зажим
  • Поперечное сечение проводников: 0.14 — 2.5 mm²
  • AWG: 26 — 14

Артикул: 09330062616

Технические характеристики

Тип товараКонтактная вставка

СерияHE

Способ подключенияпружинный зажим (Cage-clamp)

Тип контактной вставкивилка ("папа")

Типоразмер6B

Количество контактов6

Контакт заземленияда

Номинальный ток16 A

Номинальное напряжение500 V

Номинальное импульсное напряжение6 kV

Класс загрязнения3

Параметры, при которых класс загрязнения 216A 400/690V 6kV 2

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное покрытие

Сопротивление контакта≤1 mΩ

Поперечное сечение проводников (mm²)0.14-2.5 mm²

Поперечное сечение проводников (AWG)26-14

Длина снятия изоляции7-9 mm

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.05 кг
Габариты 5.1 × 3.4 × 3.4 см

Аналоги

Harting 09330062616

Weidmuller HDC HE 6 MT (1745820000)

ILME CSEM 06

MeteCon 291212006

WAIN HE-006-MS (1220060120001)
