HE-016-MS (09330162616)
Серия HE

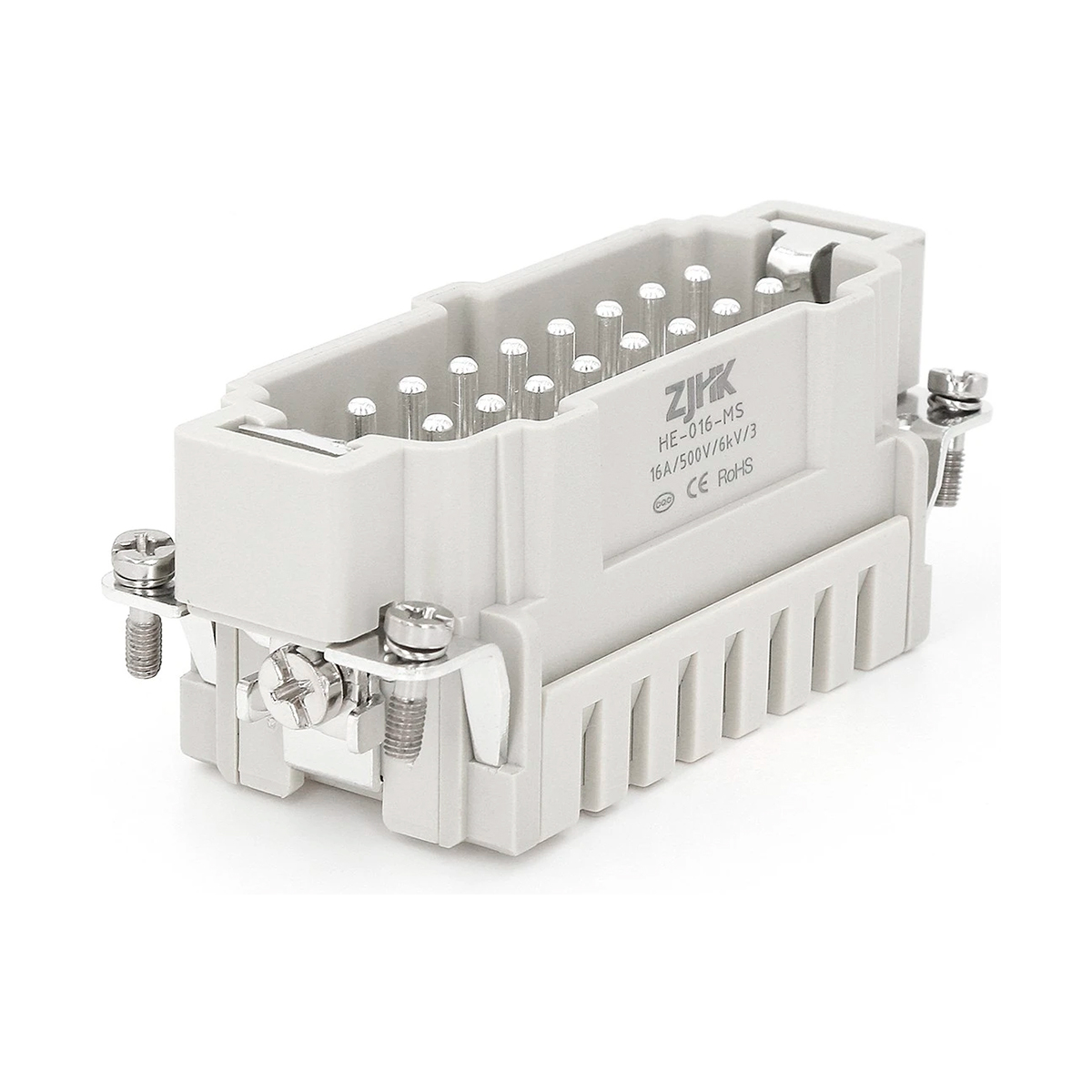

HE-016-MS

Контактная вставка — вилка («папа»), типоразмер 16B, соединение Cage-Clamp, 16+PE (16A/500V)

1406.00 ₽

В наличии: 109 шт.

Особенности

Артикул: 09330162616 Категория:
Материалы для скачивания: Технические характеристики HE-016 3D-модель HE-016-MS

Описание

Контактная вставка прямоугольного промышленного разъема HE-016-MS (09330162616)

  • Типоразмер: 16B
  • Тип: вилка («папа»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 16+PE
  • Номинальный ток: 16A
  • Номинальное напряжение: 500V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: пружинный зажим
  • Поперечное сечение проводников: 0.14 — 2.5 mm²
  • AWG: 26 — 14

Артикул: 09330162616

Технические характеристики

Тип товараКонтактная вставка

СерияHE

Способ подключенияпружинный зажим (Cage-clamp)

Тип контактной вставкивилка ("папа")

Типоразмер16B

Количество контактов16

Контакт заземленияда

Номинальный ток16 A

Номинальное напряжение500 V

Номинальное импульсное напряжение6 kV

Класс загрязнения3

Параметры, при которых класс загрязнения 216A 400/690V 6kV 2

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное покрытие

Сопротивление контакта≤1 mΩ

Поперечное сечение проводников (mm²)0.14-2.5 mm²

Поперечное сечение проводников (AWG)26-14

Длина снятия изоляции7-9 mm

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.087 кг
Габариты 8.5 × 3.5 × 3.4 см

Аналоги

Harting 09 33 016 2616

Weidmuller HDC HE 16 MT (1745840000)

ILME CSEM 16

MeteCon 290232016
