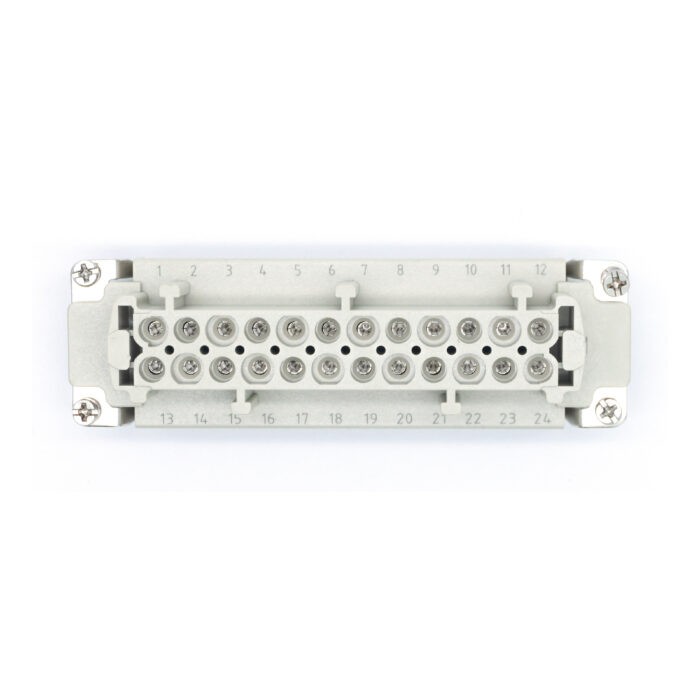

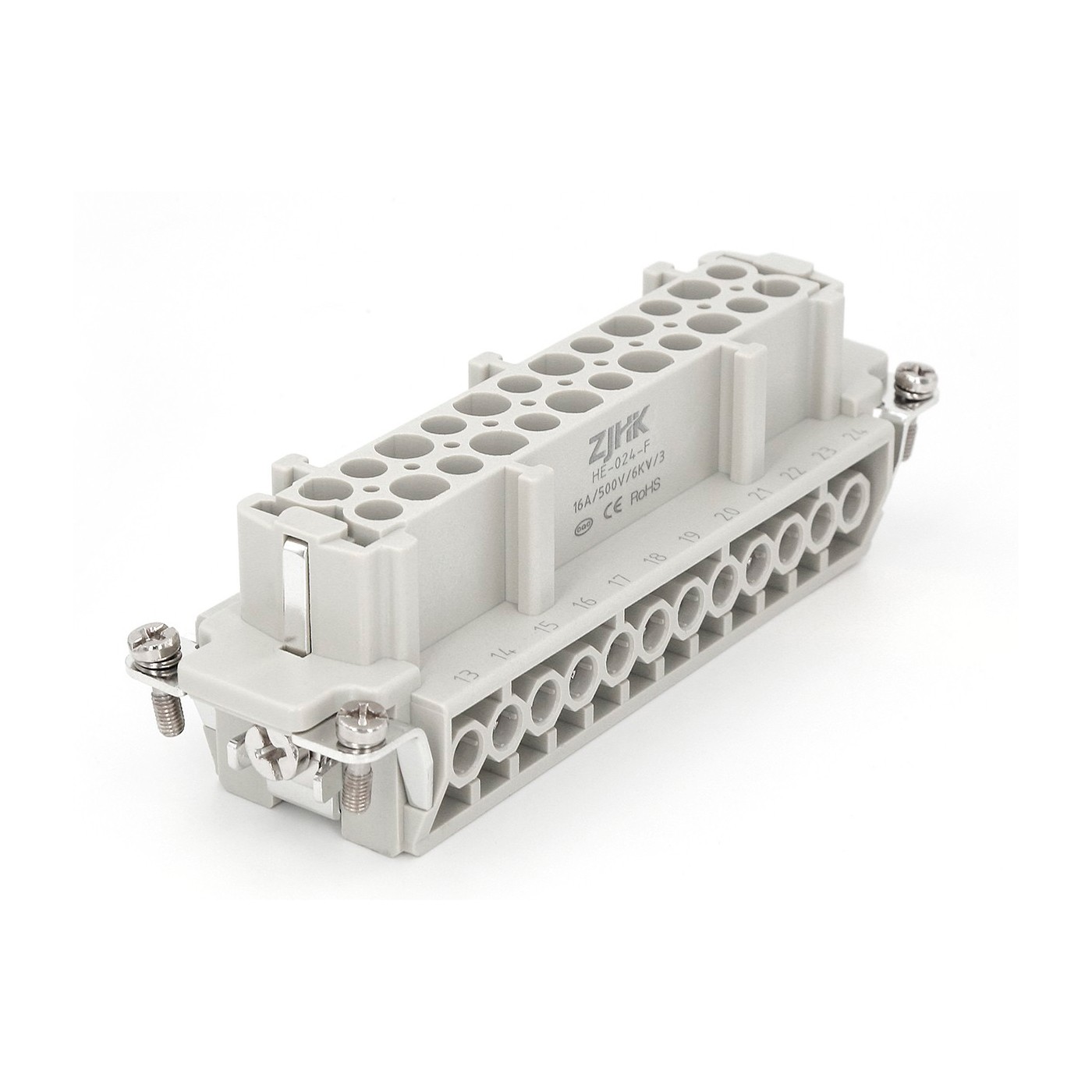

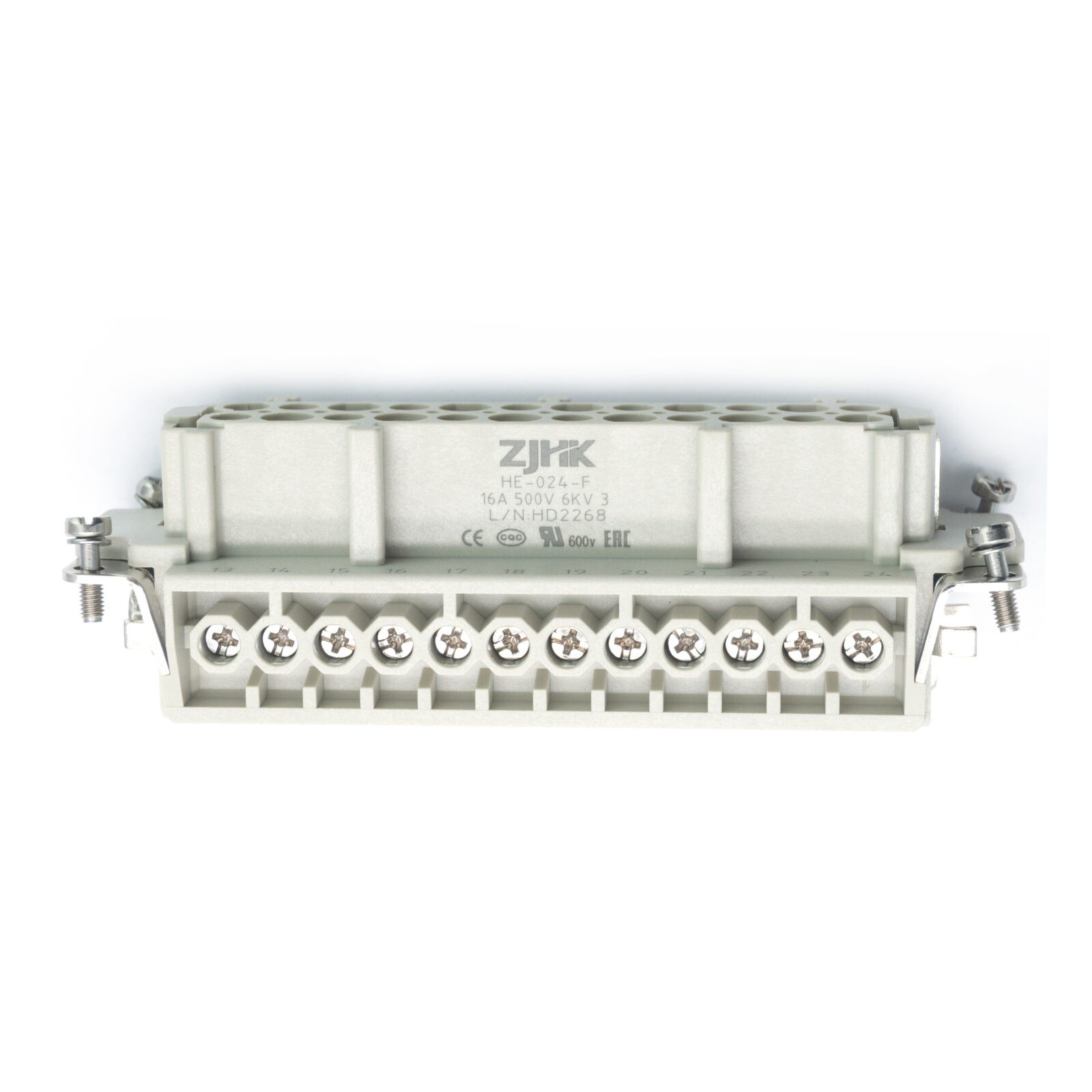

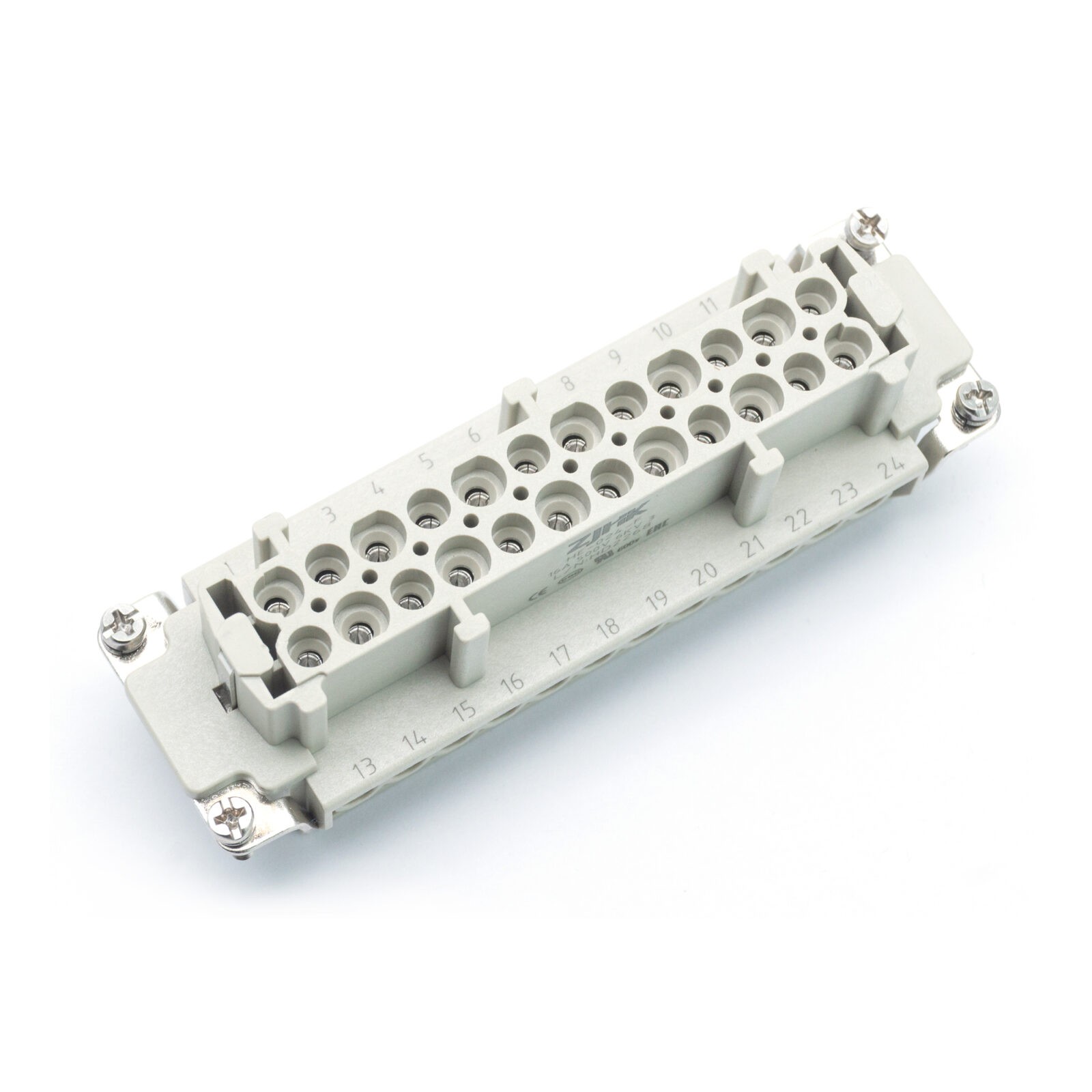

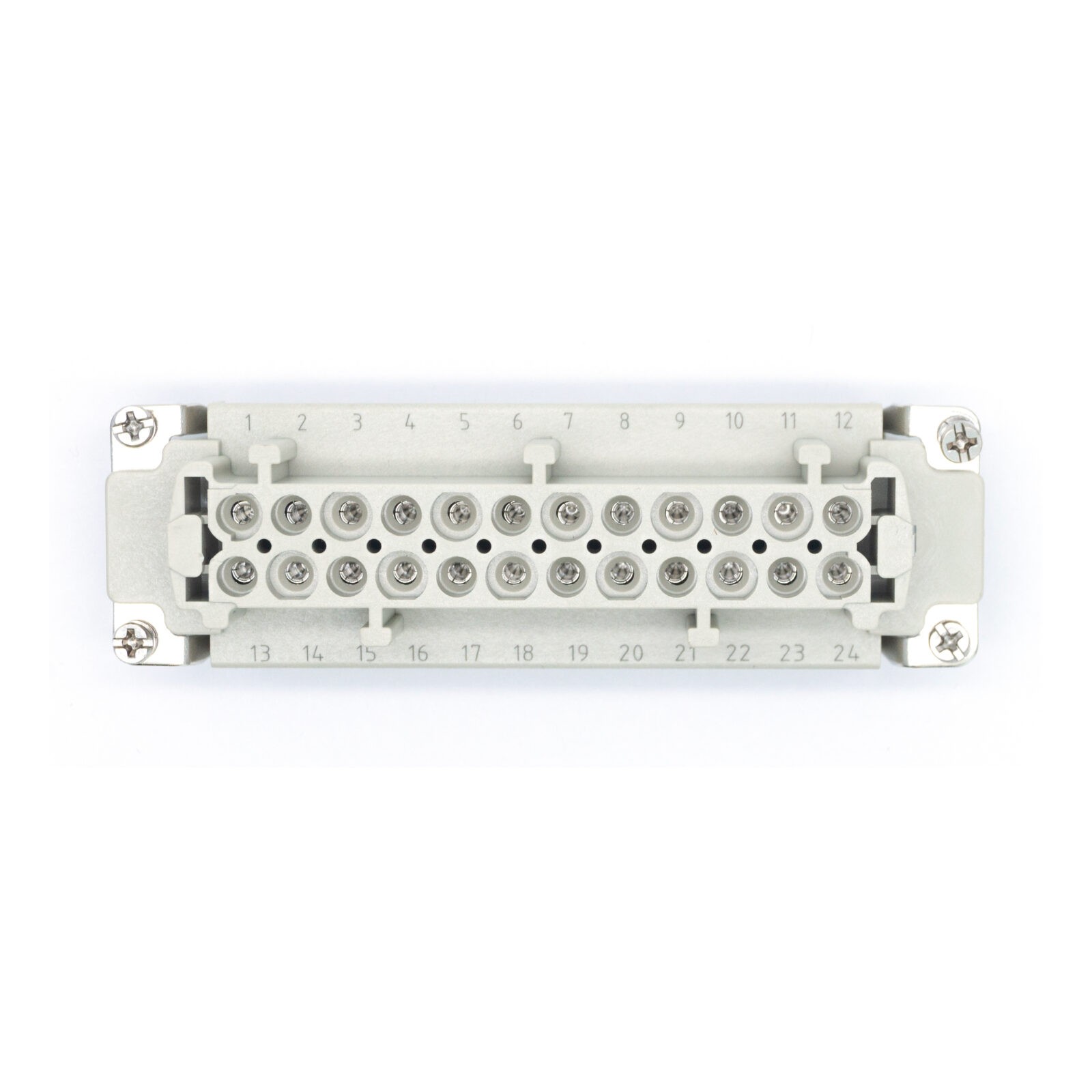

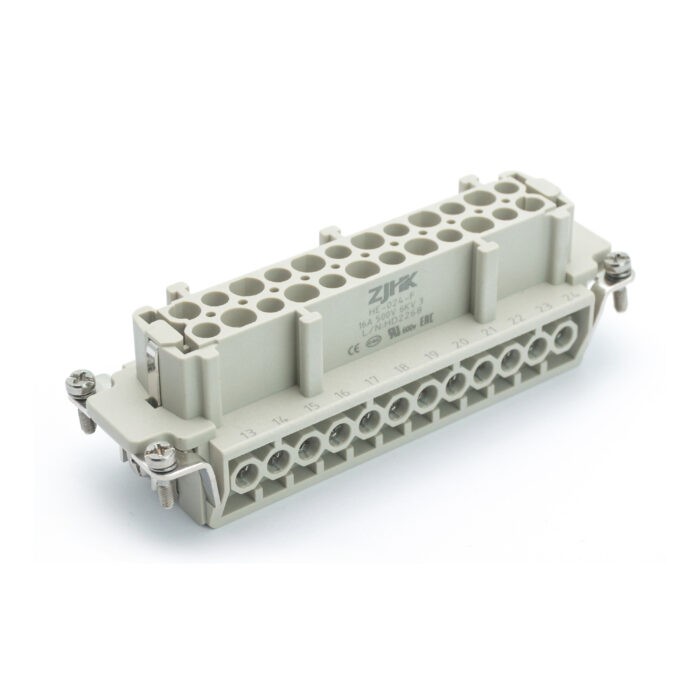

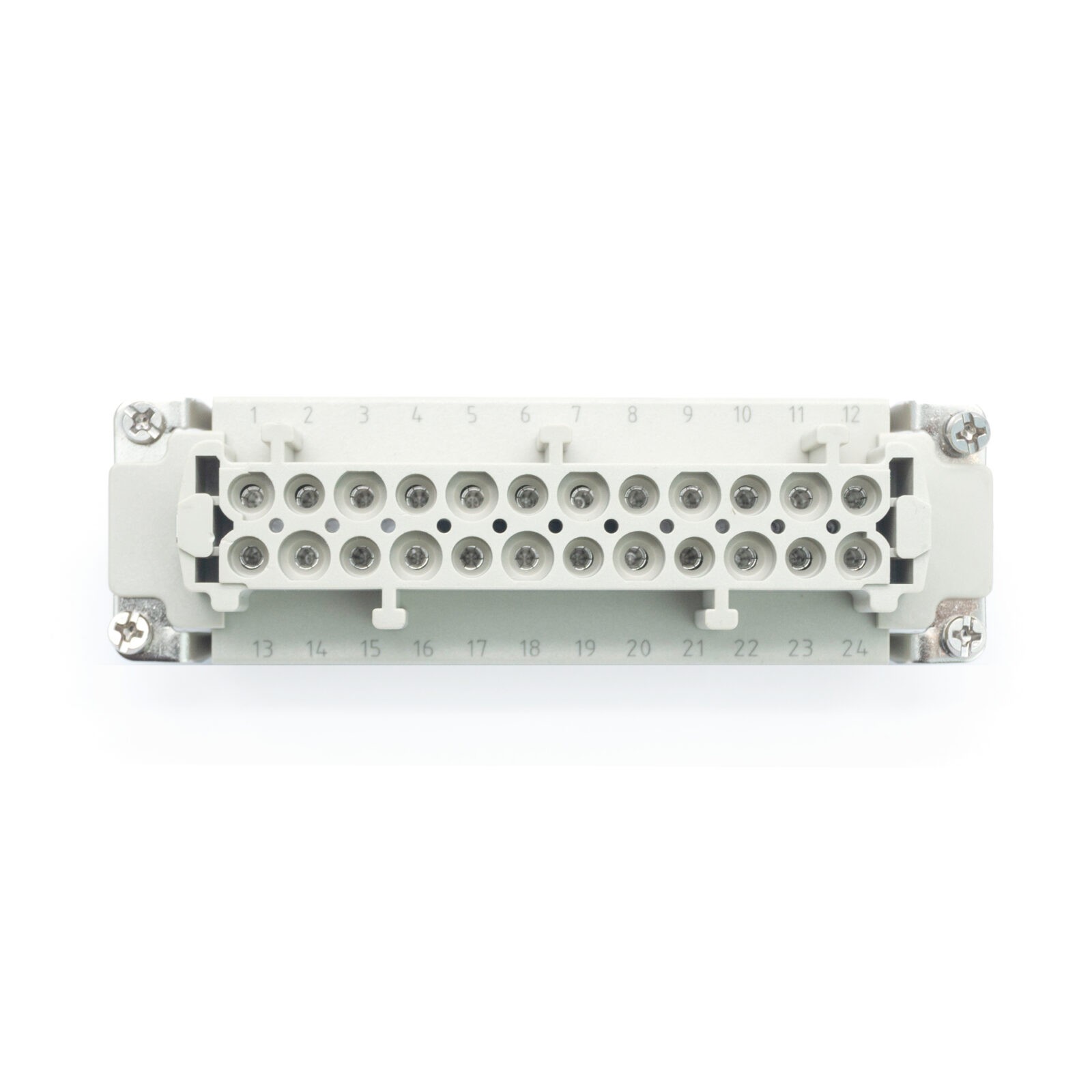

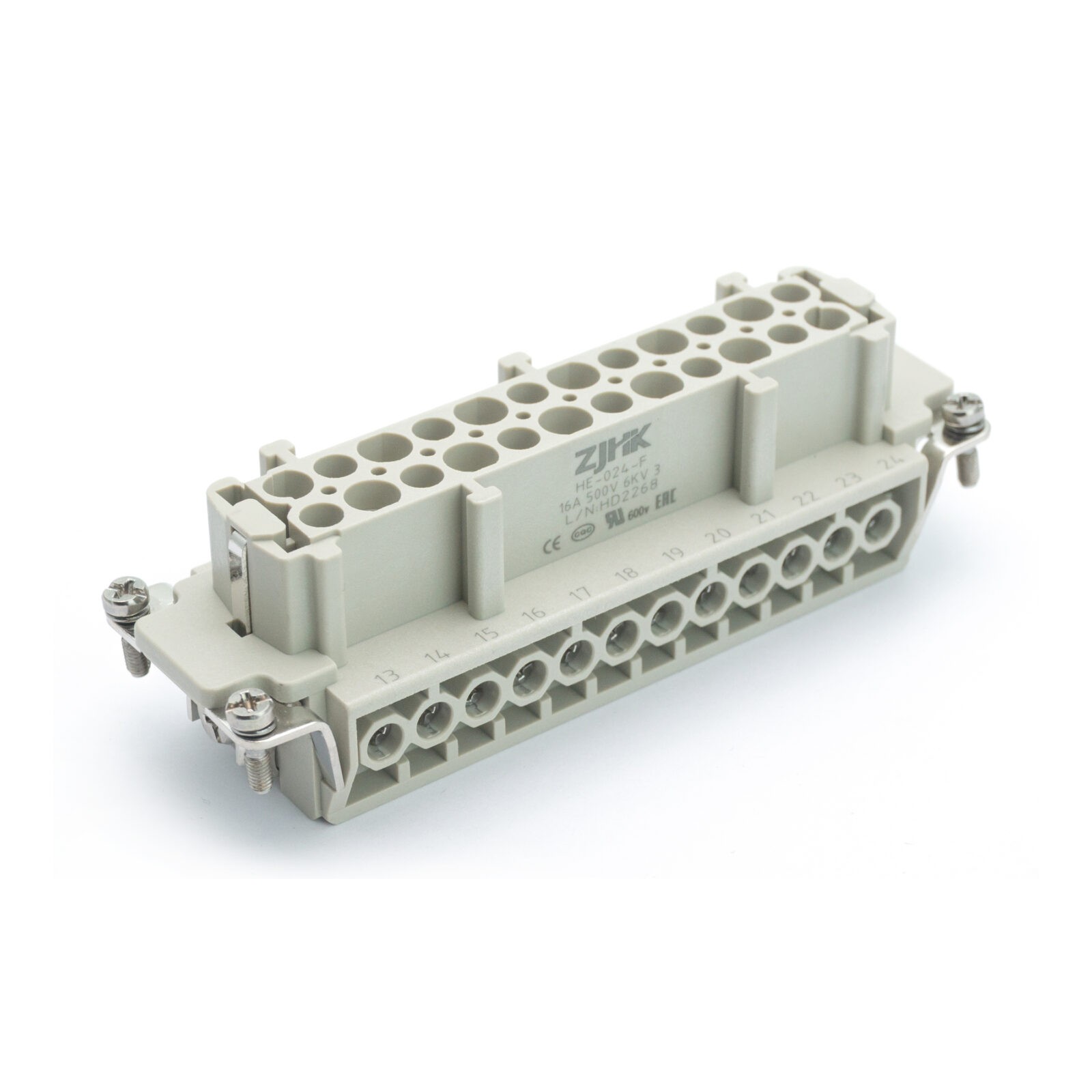

HE-024-F
Контактная вставка — розетка («мама»), типоразмер 24B, винтовое соединение, 24+PE (16A/500V)
1311.00 ₽
В наличии: 127 шт.
Особенности
- Типоразмер: 24B (104.27)
Описание

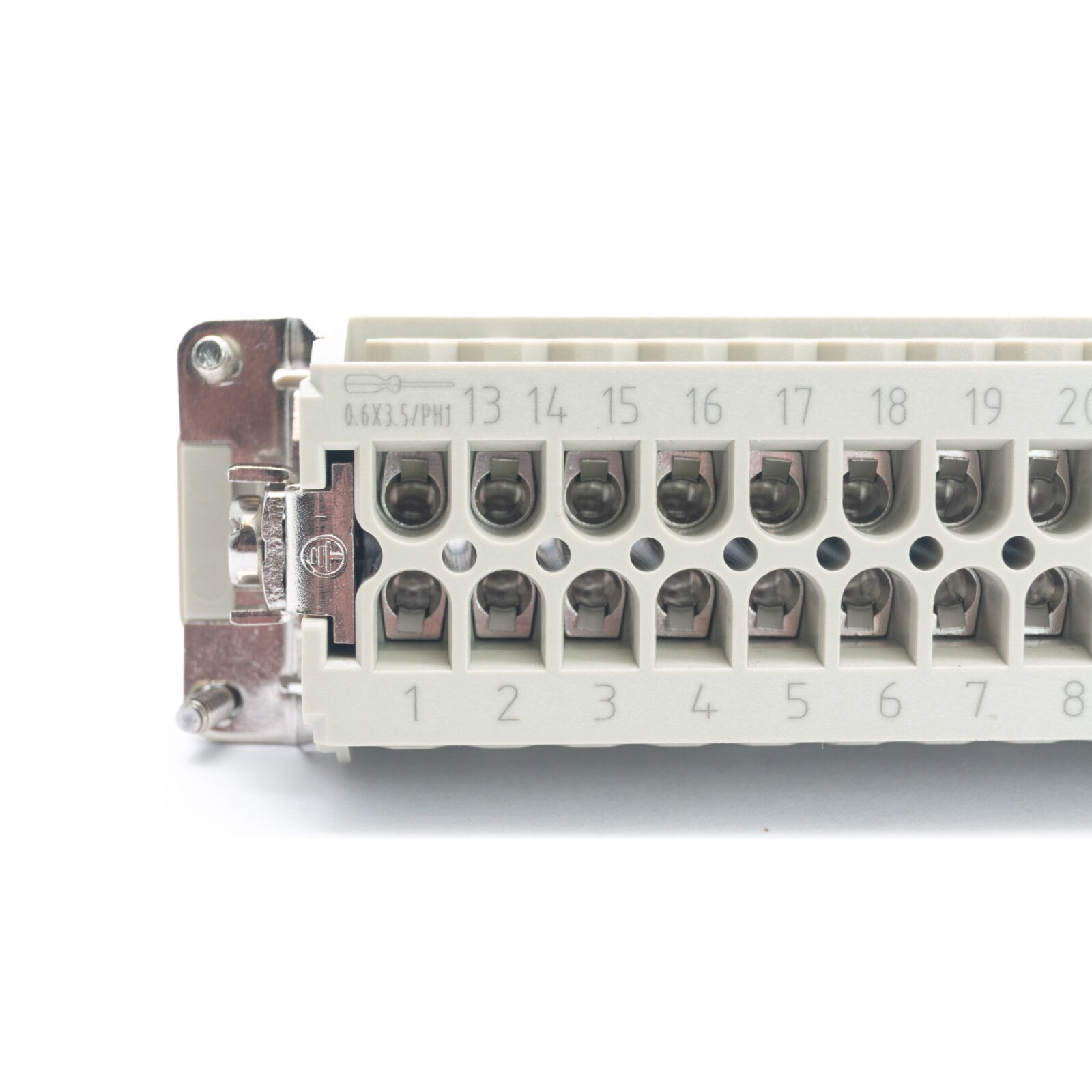

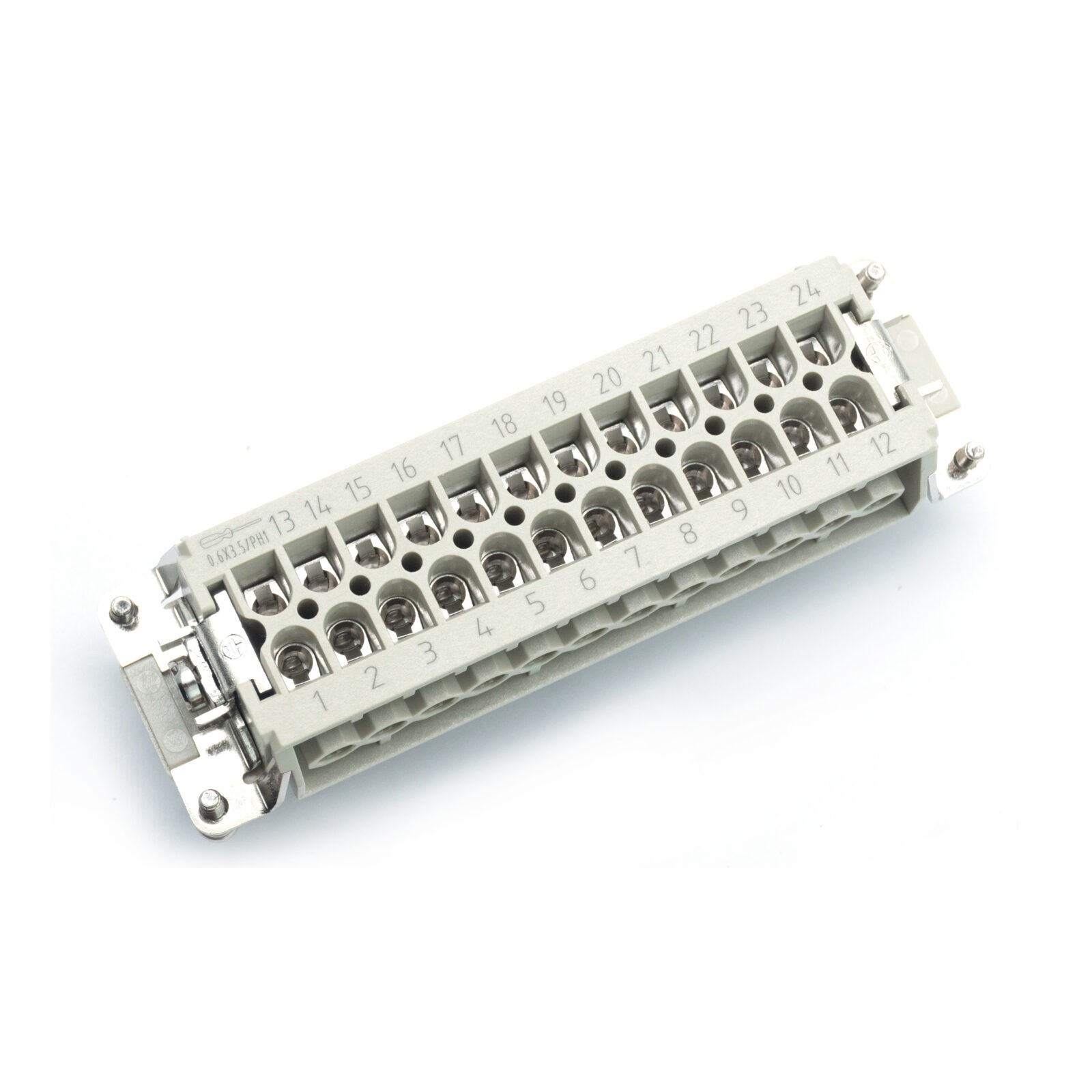

Контактная вставка прямоугольного промышленного разъема HE-024-F (09330242701)
- Типоразмер: 24B
- Тип: розетка («мама»)
- Материал вставки: поликарбонат
- Материал контактов: медный сплав
- Покрытие: серебро
- Количество контактов: 24+PE
- Номинальный ток: 16A
- Номинальное напряжение: 500V AC
- Диапазон рабочих температур: -40…+125°C
- Присоединение проводников: винтовой зажим
- Поперечное сечение проводников: 0.14 — 2.5 mm²
- AWG: 26 — 14
Артикул: 09330242701
Технические характеристики
Тип товараКонтактная вставка
СерияHE
Способ подключениявинтовое
Тип контактной вставкирозетка ("мама")
Типоразмер24B
Количество контактов24
Контакт заземленияда
Номинальный ток16 A
Номинальное напряжение500 V
Номинальное импульсное напряжение6 kV
Класс загрязнения3
Параметры, при которых класс загрязнения 216A 400/690V 6kV 2
Сопротивление изоляции≥10¹⁰ Ω
Диапазон рабочих температур-40℃...+125℃
Циклы сопряжения≥500
Материал контактной вставкиполикарбонат
Цвет контактной вставкиRAL 7032 (светлый серый)
Рейтинг огнестойкости в соответствии со стандартом UL94V0
Материал контактовмедный сплав
Обработка поверхности контактовсеребряное покрытие
Сопротивление контакта≤1 mΩ
Поперечное сечение проводников (mm²)0.14-2.5 mm²
Поперечное сечение проводников (AWG)26-14
Момент затяжки/испытательный крутящий момент0.5 Nm
Длина снятия изоляции7.0 mm
СтандартыDIN EN 60664 / DIN EN 61984
Детали
| Вес | 0.126 кг |
|---|---|

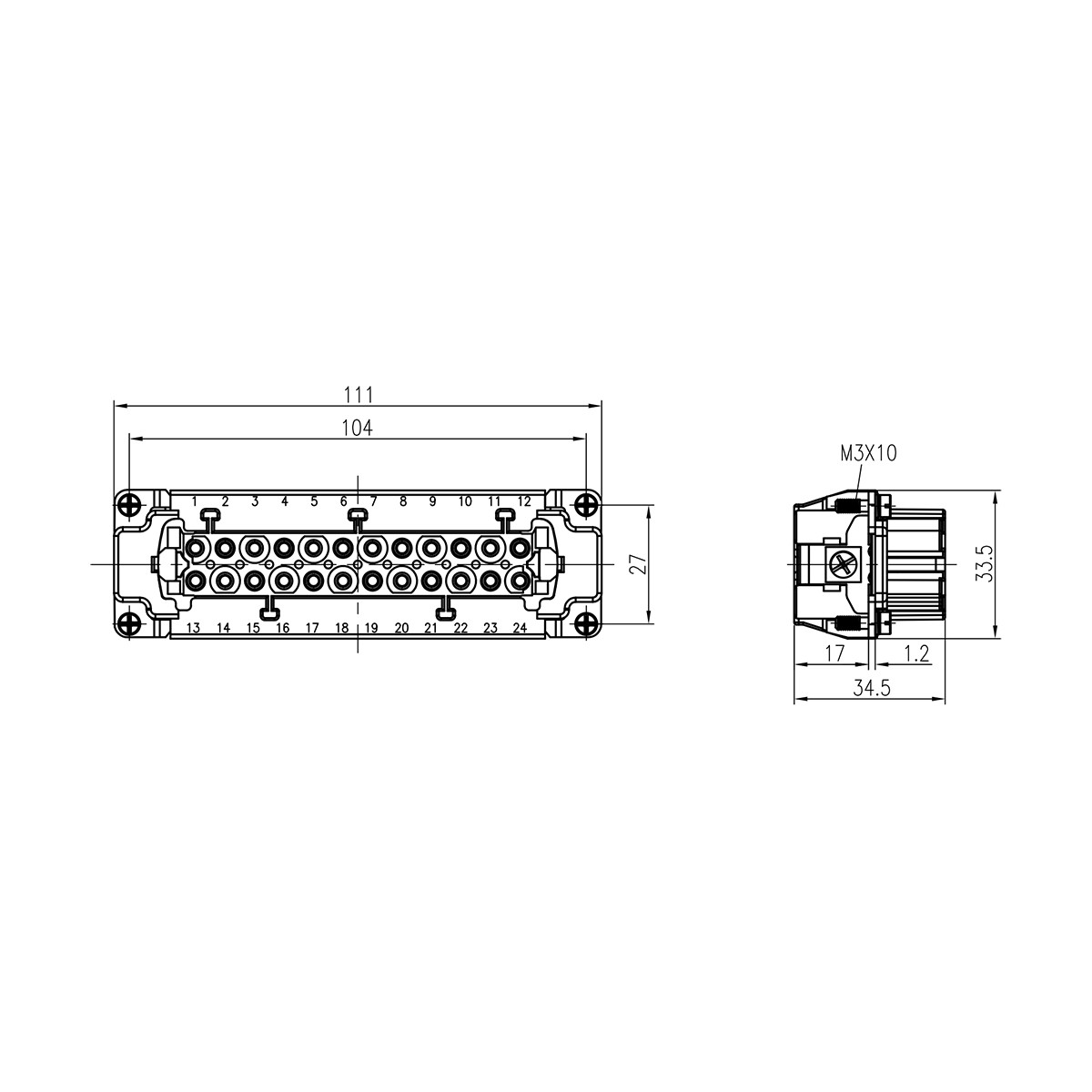

| Габариты | 11.2 × 3.5 × 3.5 см |
Аналоги
Harting 09330242701
Weidmuller HDC HE 24 FS (1211300000)
ILME CNEF 24 X
MeteCon 29024
WAIN HE-024-F (1220240210001)
ELMI ELM-HE-024-F
Oukerui HZW-HE-024-F(1-24)
