HE-016-M
Контактная вставка — вилка («папа»), типоразмер 16B, винтовое соединение, 16+PE (16A/500V)
988.00 ₽
В наличии: 208 шт.
Особенности
- Типоразмер: 16B (77.27)
Описание

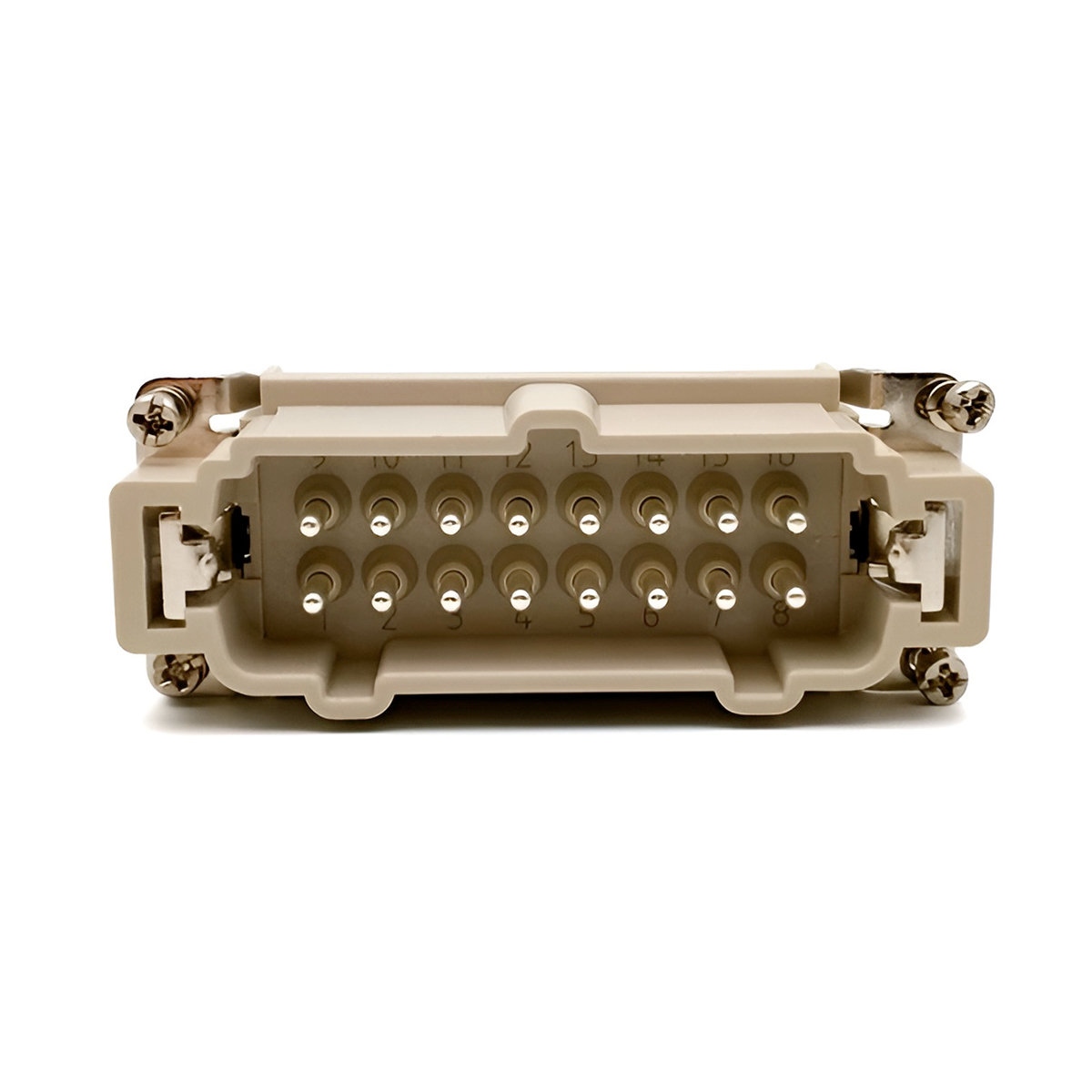

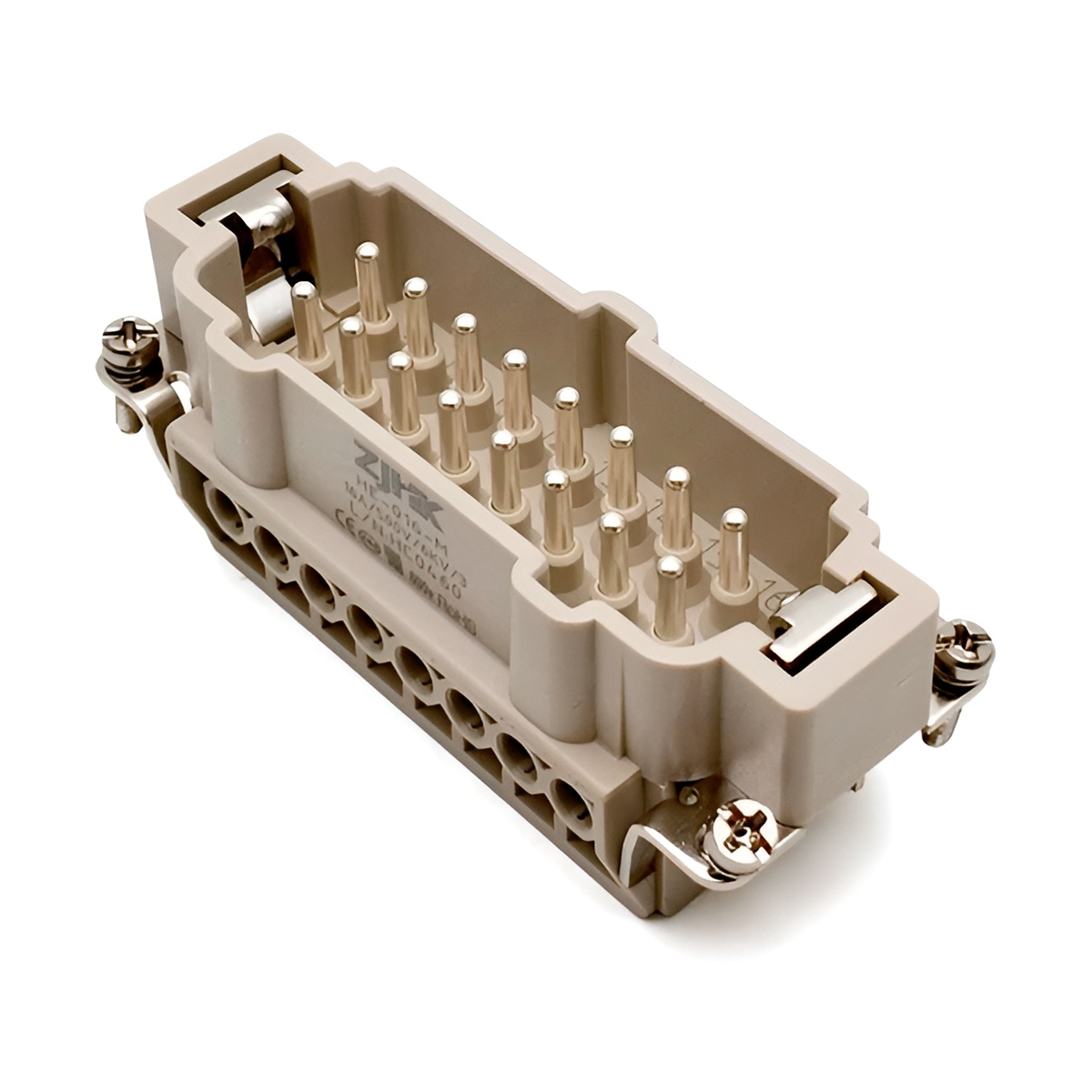

Контактная вставка прямоугольного промышленного разъема HE-016-M (09330162601)
- Типоразмер: 16B
- Тип: вилка («папа»)
- Материал вставки: поликарбонат
- Материал контактов: медный сплав
- Покрытие: серебро
- Количество контактов: 16+PE
- Номинальный ток: 16A
- Номинальное напряжение: 500V AC
- Диапазон рабочих температур: -40…+125°C

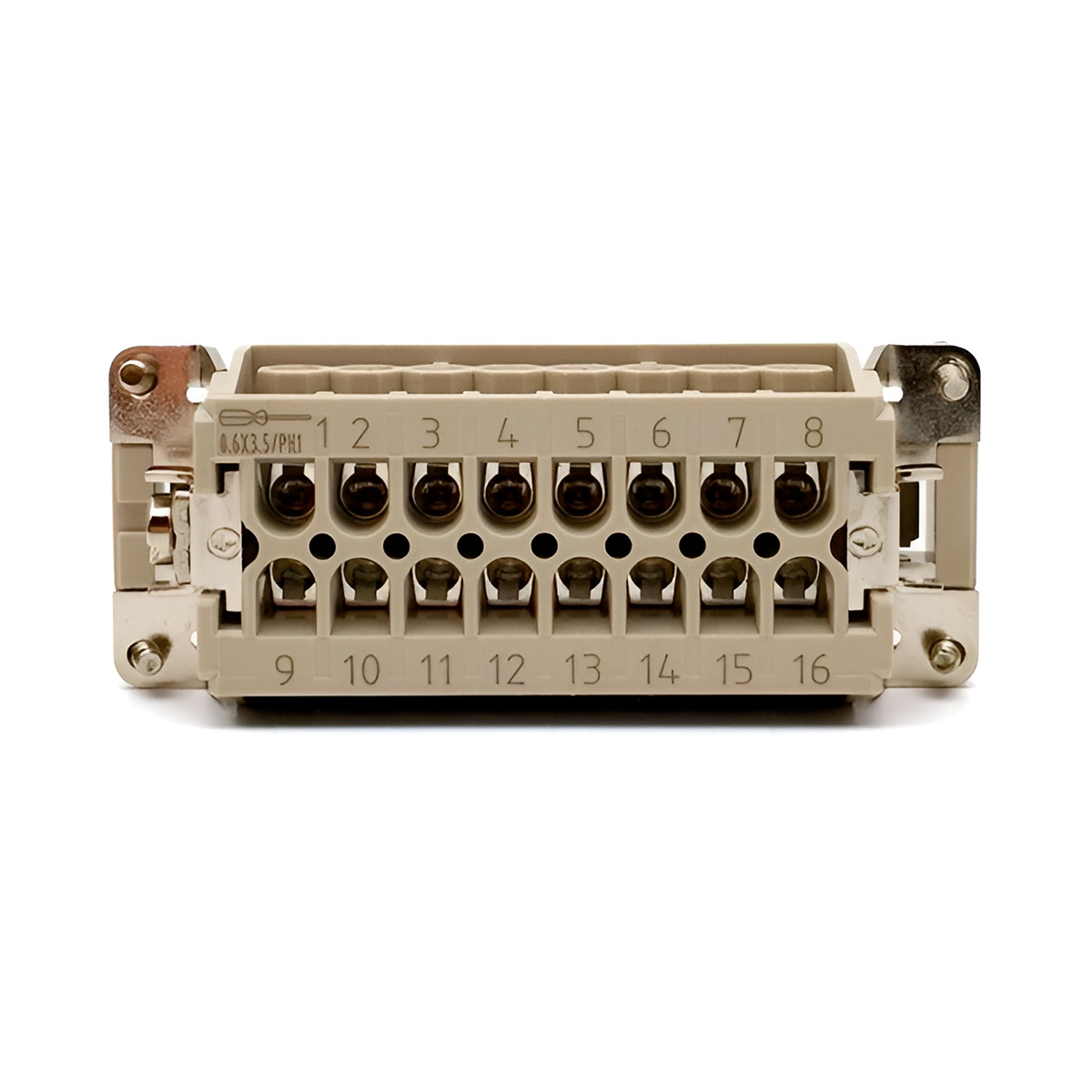

- Присоединение проводников: винтовой зажим
- Поперечное сечение проводников: 0.14 — 2.5 mm²
- AWG: 26 — 14
Артикул: 09330162601
Технические характеристики
Тип товараКонтактная вставка
СерияHE
Способ подключениявинтовое
Тип контактной вставкивилка ("папа")
Типоразмер16B
Количество контактов16
Контакт заземленияда
Номинальный ток16 A
Номинальное напряжение500 V
Номинальное импульсное напряжение6 kV
Класс загрязнения3
Параметры, при которых класс загрязнения 216A 400/690V 6kV 2
Сопротивление изоляции≥10¹⁰ Ω
Диапазон рабочих температур-40℃...+125℃
Циклы сопряжения≥500
Материал контактной вставкиполикарбонат
Цвет контактной вставкиRAL 7032 (светлый серый)
Рейтинг огнестойкости в соответствии со стандартом UL94V0
Материал контактовмедный сплав
Обработка поверхности контактовсеребряное покрытие
Сопротивление контакта≤1 mΩ
Поперечное сечение проводников (mm²)0.14-2.5 mm²
Поперечное сечение проводников (AWG)26-14
Момент затяжки/испытательный крутящий момент0.5 Nm
Длина снятия изоляции7.0 mm
СтандартыDIN EN 60664 / DIN EN 61984
Детали
| Вес | 0.087 кг |
|---|---|

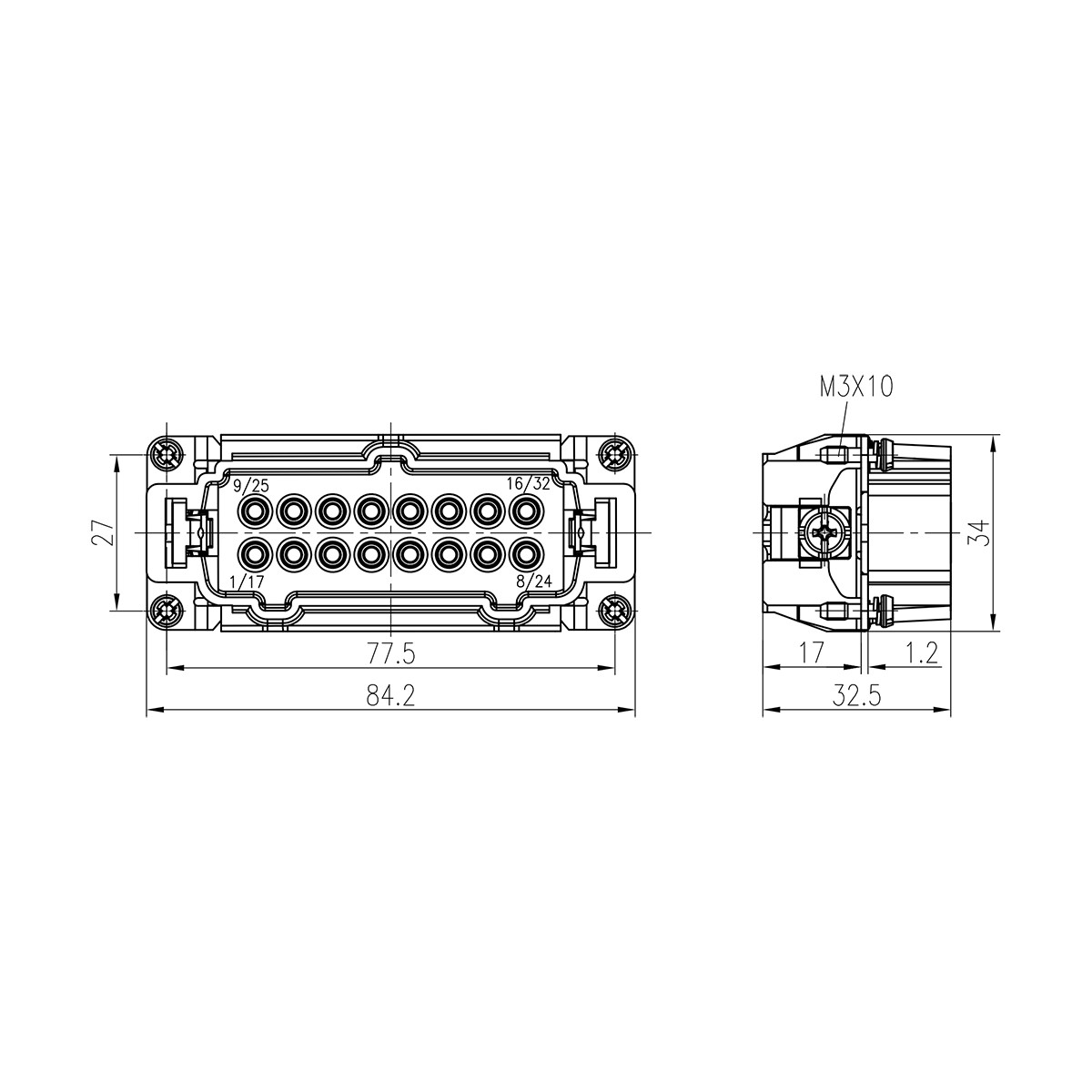

| Габариты | 8.5 × 3.5 × 3.3 см |
Аналоги
Harting 09 33 016 2601
Weidmuller HDC HE 16 MS (1207500000)
ILME CNEM 16 X
MeteCon 29023
WAIN HE-016-M (1220160110001)
ELMI ELM-HE-016-M
Oukerui HZW-HE-016-M(1-16)
