HEE-032-MC (09320323001)
Серия HEE

HEE-032-MC

Контактная вставка — вилка («папа»), типоразмер 16B, обжимное соединение (контакты не в комплекте), 32+PE (16A/500V)

988.00 ₽

В наличии: 116 шт.

Особенности

Артикул: 09320323001 Категория:
Материалы для скачивания: Технические характеристики HEE-032 3D-модель HEE-032-MC

Описание

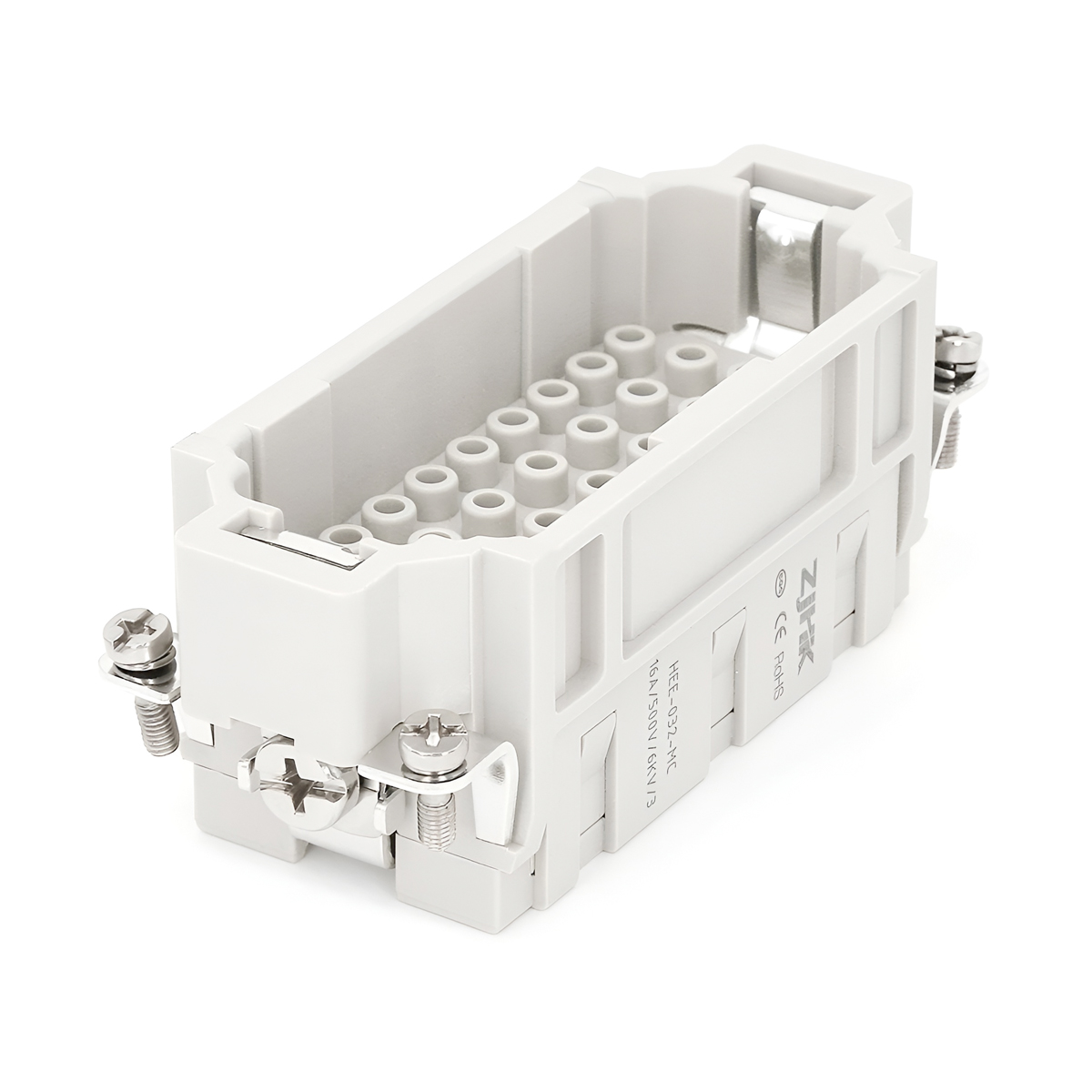

Контактная вставка прямоугольного промышленного разъема HEE-032-MC (09320323001)

  • Типоразмер: 16B
  • Тип: вилка («папа»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро/золото
  • Количество контактов: 32+PE
  • Номинальный ток: 16A
  • Номинальное напряжение: 500V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: обжимной контакт
  • Поперечное сечение проводников: 0.14 — 4 mm²
  • AWG: 26 — 12

Артикул: 09320323001

Технические характеристики

СерияHEE

Способ подключенияобжимные контакты

Тип контактной вставкивилка ("папа")

Типоразмер16B

Количество контактов32

Контакт заземленияда

Номинальный ток16 A

Номинальное напряжение500 V

Номинальное импульсное напряжение6 kV

Класс загрязнения3

Параметры, при которых класс загрязнения 216A 830V 8kV 2

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное или золотое покрытие (контакты не в комплекте)

Сопротивление контакта≤1 mΩ

Поперечное сечение проводников (mm²)0.14-4.0 mm²

Поперечное сечение проводников (AWG)26-12

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.08 кг
Габариты 8.45 × 3.4 × 3.35 см

Аналоги

Weidmuller HDC HEE 32 MC (1826790000)

ILME CQEM 32

MeteCon 290233032

Oukerui HZW-HEE-032-M(1-32)
