HEEE-040-FC (09320403101)
Серия HEE

HEEE-040-FC

Контактная вставка — розетка («мама»), типоразмер 16B, обжимное соединение (контакты не в комплекте), 40+PE (16A/500V)

1520.00 ₽

В наличии: 29 шт.

Особенности

Артикул: 09320403101 Категория:
Материалы для скачивания: Технические характеристики HEEE-040 3D-модель HEEE-040-FC

Описание

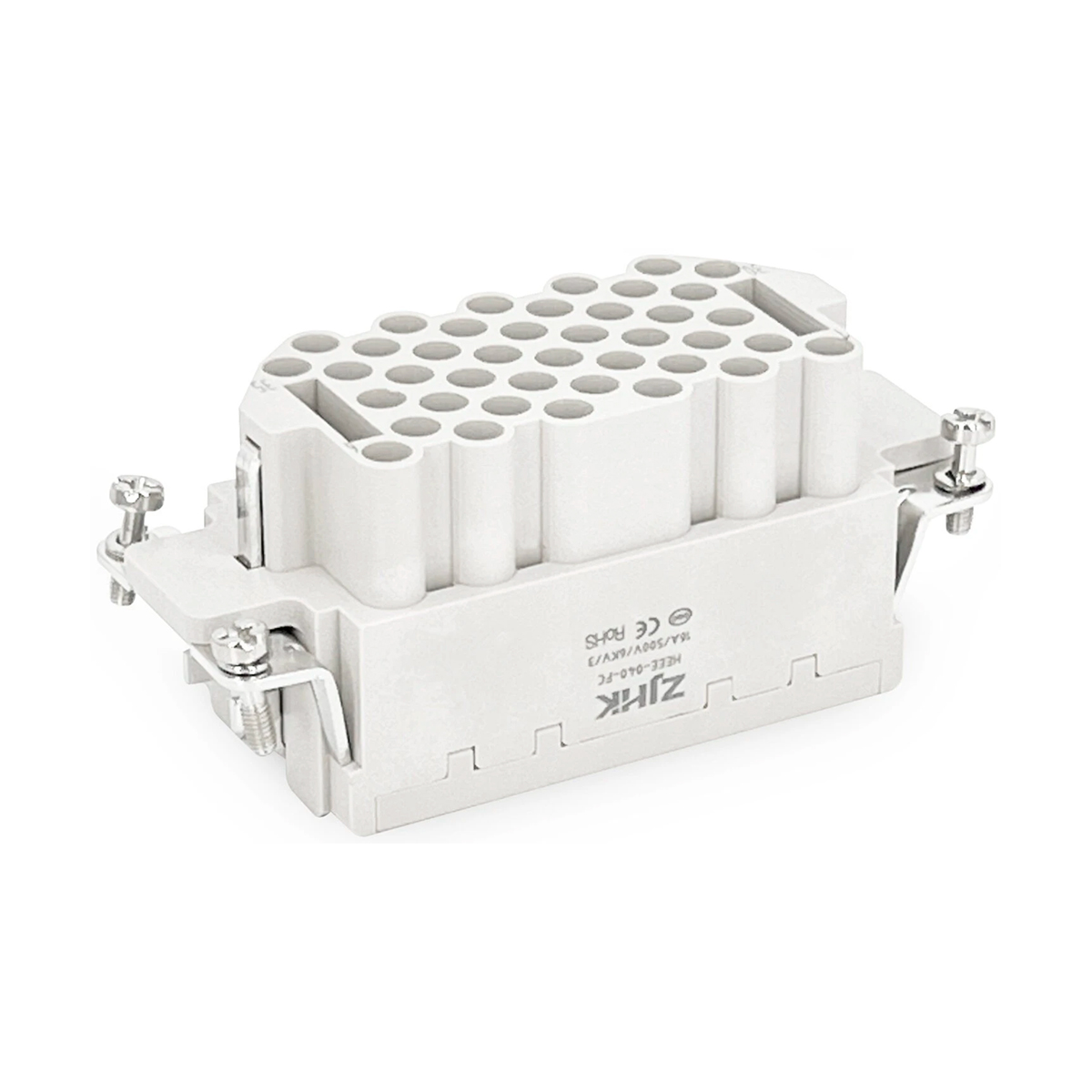

Контактная вставка прямоугольного промышленного разъема HEEE-040-FC (09320403101)

  • Типоразмер: 16B
  • Тип: розетка («мама»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро/золото
  • Количество контактов: 40+PE
  • Номинальный ток: 16A
  • Номинальное напряжение: 500V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: обжимной контакт
  • Поперечное сечение проводников: 0.14 — 4 mm²
  • AWG: 26 — 12

Артикул: 09320403101

Технические характеристики

СерияHEE

Способ подключенияобжимные контакты

Тип контактной вставкирозетка ("мама")

Типоразмер16B

Количество контактов40

Контакт заземленияда

Номинальный ток16 A

Номинальное напряжение500 V

Номинальное импульсное напряжение6 kV

Класс загрязнения3

Параметры, при которых класс загрязнения 216A 830V 8kV 2

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное или золотое покрытие (контакты не в комплекте)

Сопротивление контакта≤1 mΩ

Поперечное сечение проводников (mm²)0.14-4.0 mm²

Поперечное сечение проводников (AWG)26-12

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.08 кг
Габариты 8.45 × 3.4 × 3.7 см

Аналоги

Weidmuller HDC HEEE 40 FC (1528380000)

ILME CQEEF 40
