HEEE-064-MC (09320643001)
Серия HEE

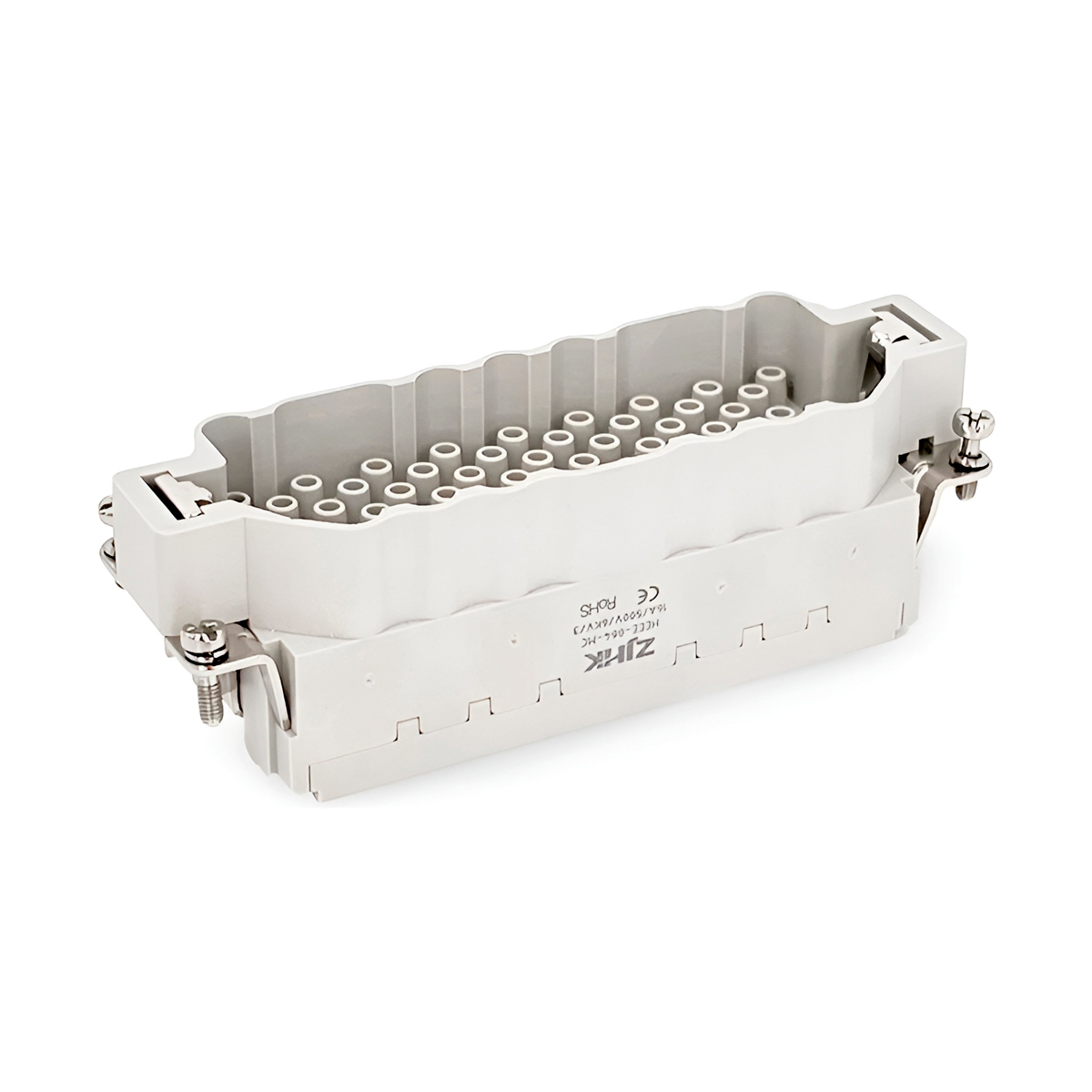

HEEE-064-MC

Контактная вставка — вилка («папа»), типоразмер 24B, обжимное соединение (контакты не в комплекте), 64+PE (16A/500V)

1824.00 ₽

В наличии: 27 шт.

Особенности

Артикул: 09320643001 Категория:
Материалы для скачивания: Технические характеристики HEEE-064 3D-модель HEEE-064-MC

Описание

Контактная вставка прямоугольного промышленного разъема HEEE-064-MC (09320643001)

  • Типоразмер: 24B
  • Тип: вилка («папа»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро/золото
  • Количество контактов: 64+PE
  • Номинальный ток: 16A
  • Номинальное напряжение: 500V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: обжимной контакт
  • Поперечное сечение проводников: 0.14 — 4 mm²
  • AWG: 26 — 12

Артикул: 09320643001

Технические характеристики

СерияHEE

Способ подключенияобжимные контакты

Тип контактной вставкивилка ("папа")

Типоразмер24B

Количество контактов64

Контакт заземленияда

Номинальный ток16 A

Номинальное напряжение500 V

Номинальное импульсное напряжение6 kV

Класс загрязнения3

Параметры, при которых класс загрязнения 216A 830V 8kV 2

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное или золотое покрытие (контакты не в комплекте)

Сопротивление контакта≤1 mΩ

Поперечное сечение проводников (mm²)0.14-4.0 mm²

Поперечное сечение проводников (AWG)26-12

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.1 кг
Габариты 11.1 × 3.38 × 3.62 см

Аналоги

Weidmuller HDC HEEE 64 MC (2729580000)

ILME CQEEM 64
