HK-004/0-M (09380062611)
Серия HK

HK-004/0-M

Контактная вставка — вилка («папа»), типоразмер 16B, винтовое соединение, 4P (80A/830V) + PE

1748.00 ₽

В наличии: 68 шт.

Особенности

Артикул: 09380062611 Категория:
Материалы для скачивания: Технические характеристики HK-004_0__HK-004_2 3D-модель HK-004/0-M

Описание

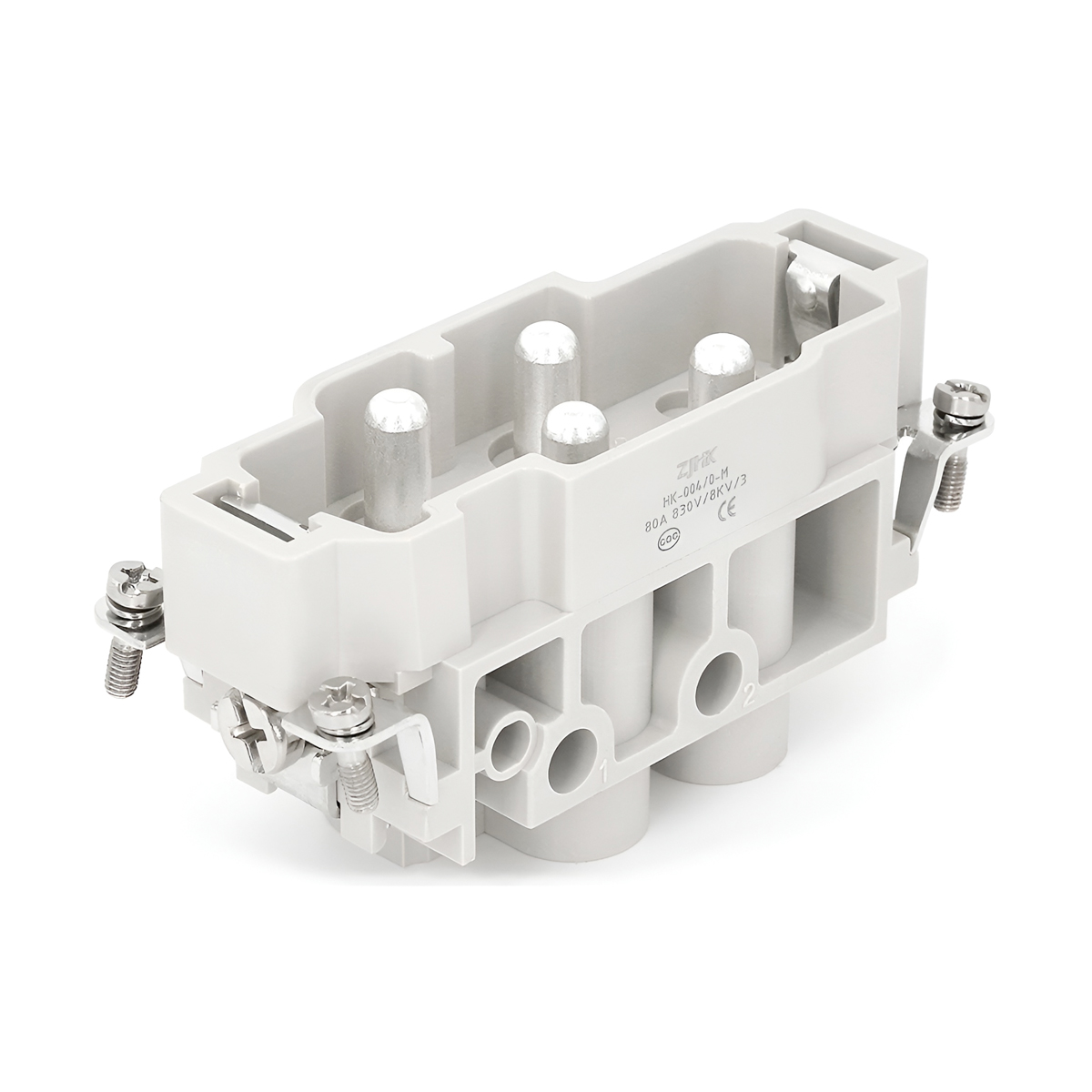

Контактная вставка прямоугольного промышленного разъема HK-004/0-M (09380062611)

  • Типоразмер: 16B
  • Тип: вилка («папа»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 4+PE
  • Номинальный ток: 80A
  • Номинальное напряжение: 830V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: винтовой зажим
  • Поперечное сечение проводников: 1.5 — 16 mm²
  • AWG: 16 — 6

Артикул: 09380062611

Технические характеристики

Тип товараКонтактная вставка

СерияHK

Способ подключениявинтовое

Тип контактной вставкивилка ("папа")

Типоразмер16B

Количество контактов4

Контакт заземленияда

Номинальный ток80 A

Номинальное напряжение830 V

Номинальное импульсное напряжение8 kV

Класс загрязнения3 / 3

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное покрытие

Сопротивление контакта≤0.3 mΩ

Поперечное сечение проводников (mm²)1.5-16 mm²

Поперечное сечение проводников (AWG)16-6

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.116 кг
Габариты 8.45 × 3.4 × 4.43 см

Аналоги

Weidmuller HDC S4/0 MS (1023220000)

ILME CXM 4/0

MeteCon 29115

ELMI ELM-HK-4/0-M

Oukerui HZW-HK-4/0-M
