HK-004.1/4-F(6-16mm²) (09380082701)
Серия HK

HK-004.1/4-F(6-16mm²)

Контактная вставка — розетка («мама»), типоразмер 10B, винтовое соединение, 4P (70A/690V) + 4P (16A/250V) + PE

7600.00 ₽

В наличии: 15 шт.

Особенности

Артикул: 09380082701 Категория:
Материалы для скачивания: Технические характеристики HK-004_4 3D-модель HK-004.1/4-F(6-16mm²)

Описание

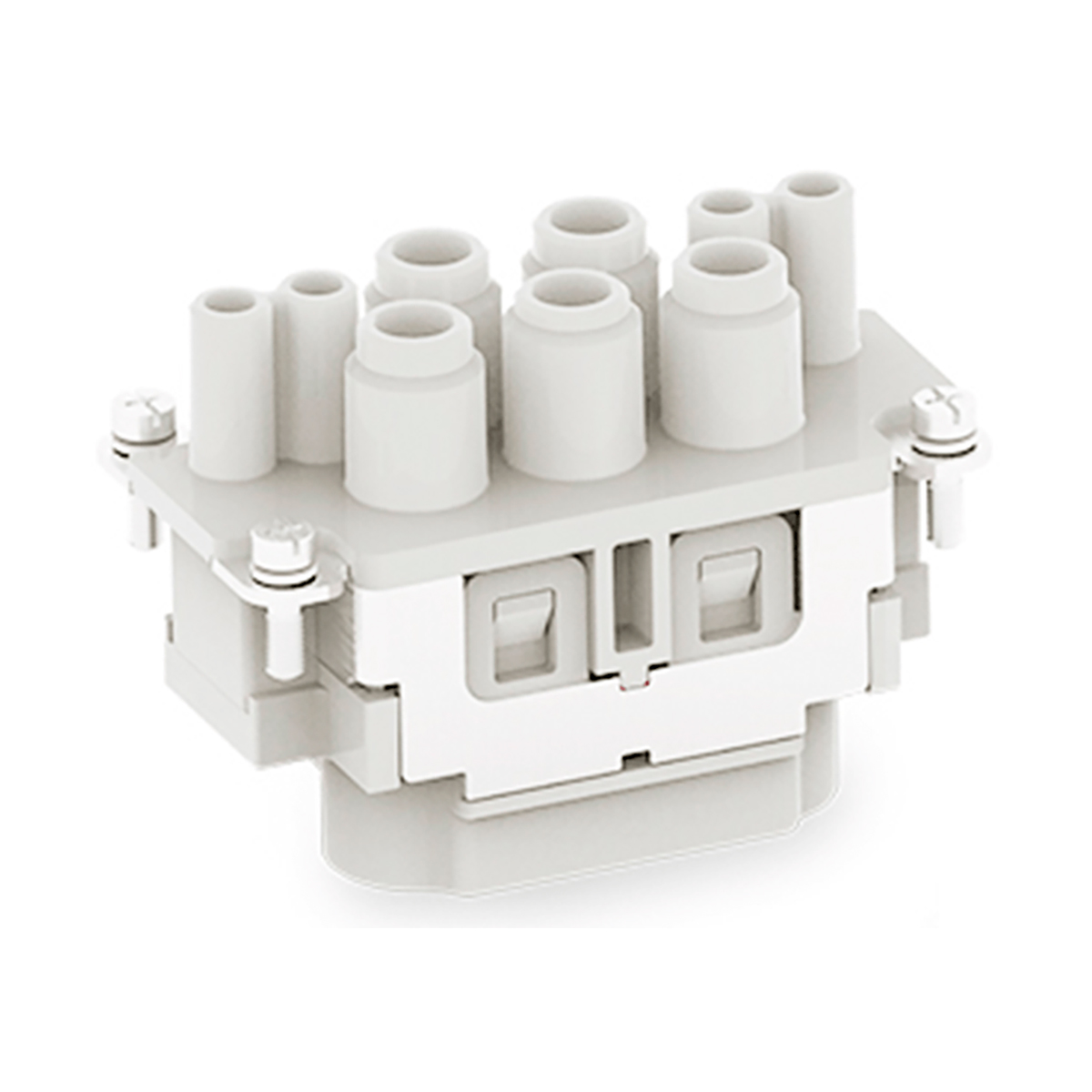

Контактная вставка прямоугольного промышленного разъема HK-004.1/4-F(6-16mm²) (09380082701)

  • Типоразмер: 10B
  • Тип: розетка («мама»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 4+4+PE
  • Номинальный ток: 70A/16A
  • Номинальное напряжение: 690V/250V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: винтовое соединение
  • Поперечное сечение проводников (70A): 6 — 16 mm²
  • Поперечное сечение проводников (16A): 0.14 — 4.0 mm²

Артикул: 09380082701

Технические характеристики

Тип товараКомбинированная контактная вставка

СерияHK

Способ подключенияаксиальное винтовое / пружинный зажим (Cage-clamp)

Тип контактной вставкирозетка ("мама")

Типоразмер10B

Количество контактов4 / 4

Контакт заземленияда

Номинальный ток63 A / 16 A

Номинальное напряжение690 V / 250 V

Номинальное импульсное напряжение8 kV / 4 kV

Класс загрязнения3 / 3

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное покрытие

Сопротивление контакта≤0.5 mΩ / ≤3 mΩ

Поперечное сечение проводников (mm²)6-16 mm² / 0.14-2.5 mm²

Поперечное сечение проводников (AWG)8-6 / 26-14

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.12 кг
Габариты 6.4 × 3.4 × 4.8 см
