HK-006/6-F (09380122751)
Серия HK

HK-006/6-F

Контактная вставка — розетка («мама»), типоразмер 24B, винтовое соединение, 6P (100A/690V) + 6P (16A/400V) + PE

9120.00 ₽

В наличии: 11 шт.

Особенности

Артикул: 09380122751 Категория:
Материалы для скачивания: Технические характеристики HK-006_6 3D-модель HK-006/6-F

Описание

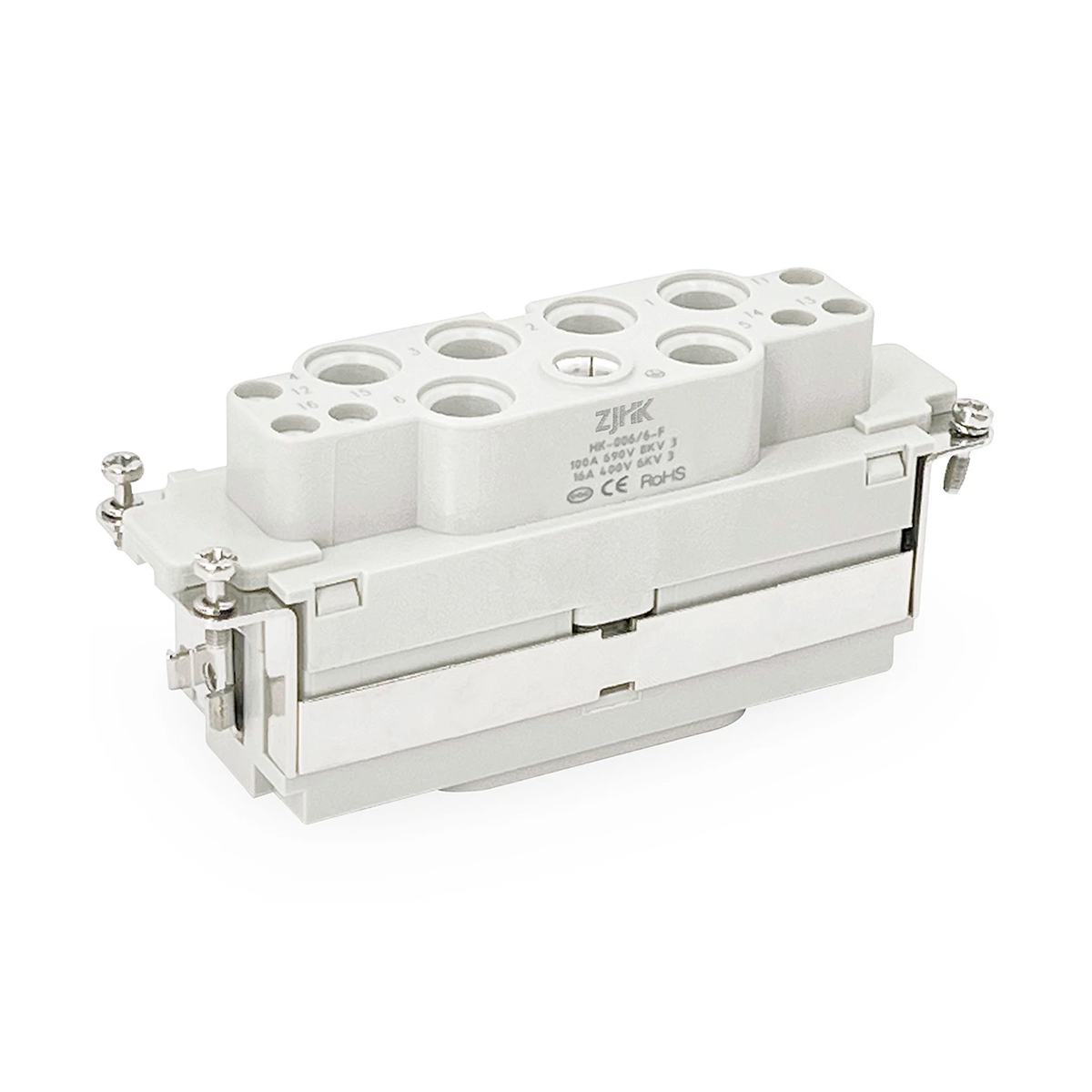

Контактная вставка прямоугольного промышленного разъема HK-006/6-F (09380122751)

  • Типоразмер: 24B
  • Тип: розетка («мама»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 6+6+PE
  • Номинальный ток: 100A/16A
  • Номинальное напряжение: 690V/400V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: аксиальные винтовые зажимы
  • Поперечное сечение проводников (100A): 16 — 35 mm²
  • AWG (100A): 5 — 2
  • Поперечное сечение проводников (16A): 0.2 — 2.5 mm²
  • AWG (16A): 24 — 13

Артикул: 09380122751

Технические характеристики

Тип товараКомбинированная контактная вставка

СерияHK

Способ подключенияаксиальное винтовое

Тип контактной вставкирозетка ("мама")

Типоразмер24B

Количество контактов6 / 6

Контакт заземленияда

Номинальный ток100 A / 16 A

Номинальное напряжение690 V / 400 V

Номинальное импульсное напряжение8 kV / 6 kV

Класс загрязнения3 / 3

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное покрытие

Сопротивление контакта≤0.5 mΩ / ≤3 mΩ

Поперечное сечение проводников (mm²)16-35 mm² / 0.2-2.5 mm²

Поперечное сечение проводников (AWG)5-2 / 24-13

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.2 кг
Габариты 11.1 × 3.4 × 5.2 см

Аналоги

Weidmuller HDC S6 6 BAS (1790020000)
