HK-006.2/12-F(6-10mm²) (09380182702)
Серия HK

HK-006.2/12-F(6-10mm²)

Контактная вставка — розетка («мама»), типоразмер 16B, винтовое соединение, 6P (40A/690V) + 12P (10A/400V) + PE

6460.00 ₽

В наличии: 15 шт.

Особенности

Артикул: 09380182702 Категория:
Материалы для скачивания: Технические характеристики HK-006_12 3D-модель HK-006.2/12-F(6-10mm²)

Описание

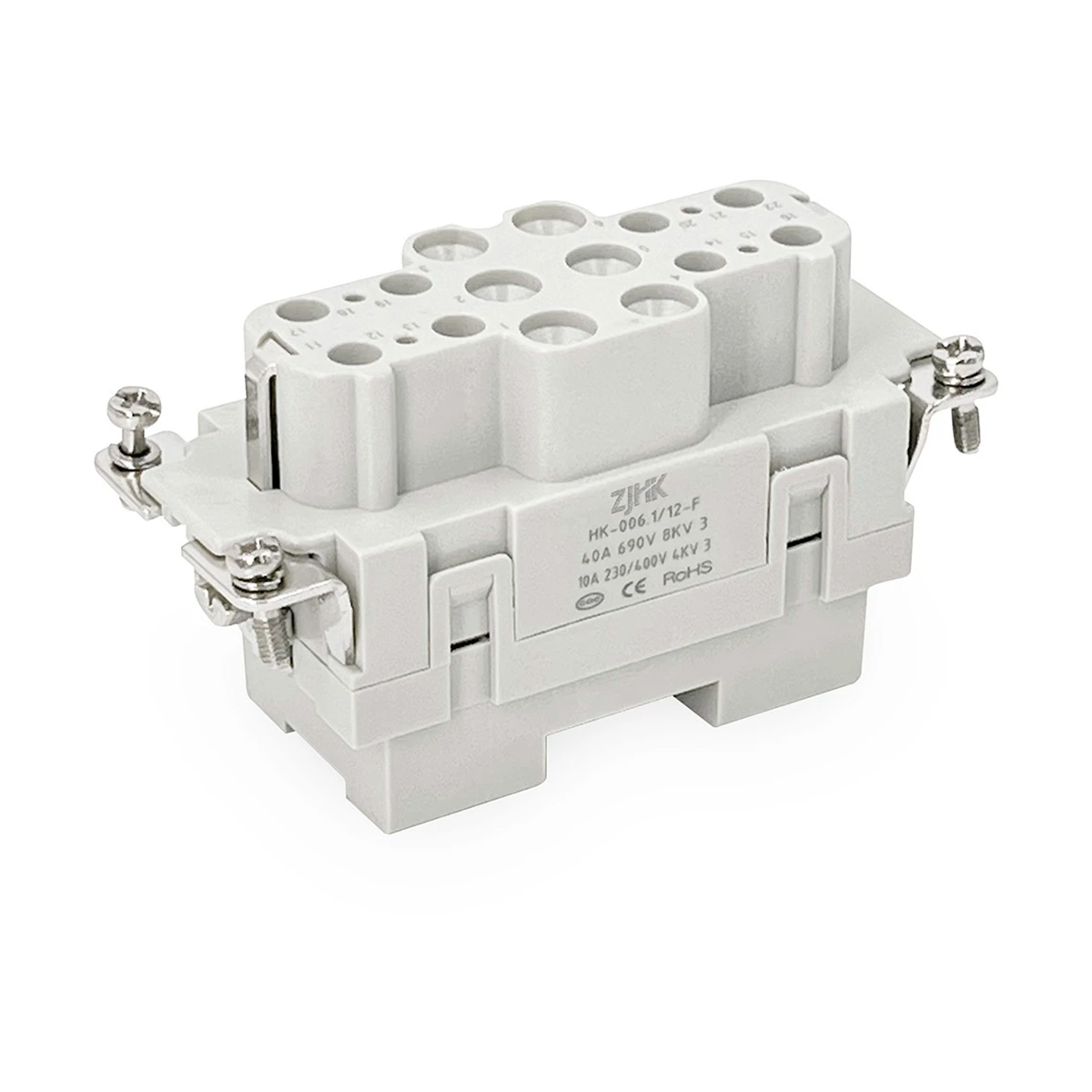

Контактная вставка прямоугольного промышленного разъема HK-006.2/12-F(6-10mm²) (09380182702)

  • Типоразмер: 16B
  • Тип: розетка («мама»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 6+12+PE
  • Номинальный ток: 40A/10A
  • Номинальное напряжение: 690V/400V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: аксиальный винтовой зажим/винтовой зажим
  • Поперечное сечение проводников (40A): 6 — 10 mm²
  • AWG (40A): 10 — 8
  • Поперечное сечение проводников (10A): 0.2 — 2.5 mm²
  • AWG (10A): 24 — 14

Артикул: 09380182702

Технические характеристики

Тип товараКомбинированная контактная вставка

СерияHK

Способ подключенияаксиальное винтовое / винтовое

Тип контактной вставкирозетка ("мама")

Типоразмер16B

Количество контактов6 / 12

Контакт заземленияда

Номинальный ток40 A / 10 A

Номинальное напряжение690 V / 230/400 V

Номинальное импульсное напряжение8 kV / 4 kV

Класс загрязнения3 / 3

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное покрытие

Сопротивление контакта≤0.5 mΩ / ≤3 mΩ

Поперечное сечение проводников (mm²)6-10 mm² / 0.2-2.5 mm²

Поперечное сечение проводников (AWG)10-8 / 24-14

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.16 кг
Габариты 8.42 × 3.4 × 4.7 см

Аналоги

Weidmuller HDC S6 12 BAS (1790010000)
