HK-008/0-M (09380082653)
Серия HK

HK-008/0-M

Контактная вставка — вилка («папа»), типоразмер 24B, винтовое соединение, 8P (100A/690V) + PE

9880.00 ₽

В наличии: 9 шт.

Особенности

Артикул: 09380082653 Категория:
Материалы для скачивания: Технические характеристики HK-008_0 3D-модель HK-008/0-M

Описание

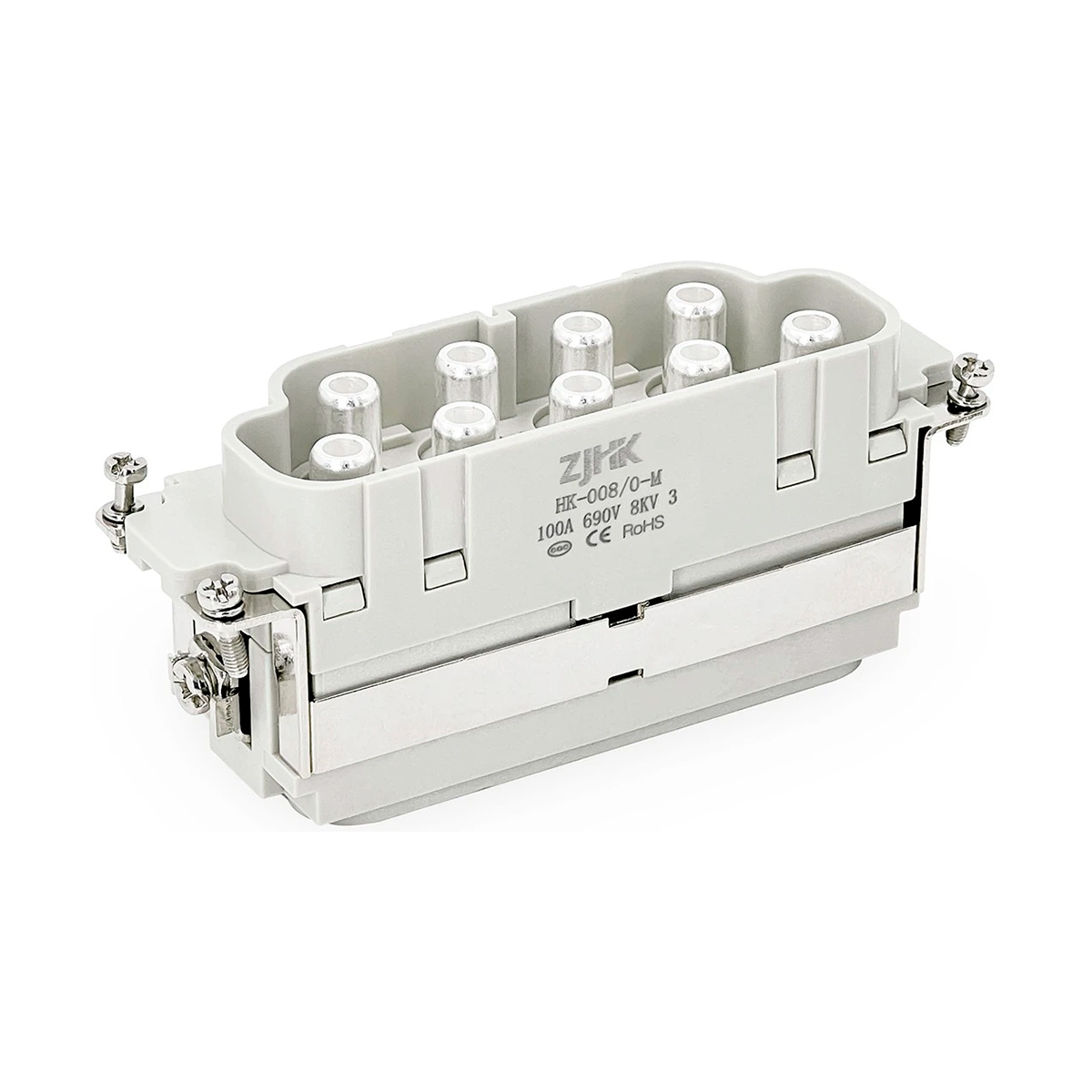

Контактная вставка прямоугольного промышленного разъема HK-008/0-M (09380082653)

  • Типоразмер: 24B
  • Тип: вилка («папа»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 8+PE
  • Номинальный ток: 100A
  • Номинальное напряжение: 690V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: аксиальные винтовые зажимы
  • Поперечное сечение проводников (100A): 10 — 25 mm²
  • AWG (100A): 7 — 3

Артикул: 09380082653

Технические характеристики

Тип товараКонтактная вставка

СерияHK

Способ подключенияаксиальное винтовое

Тип контактной вставкивилка ("папа")

Типоразмер24B

Количество контактов8

Контакт заземленияда

Номинальный ток100 A

Номинальное напряжение690 V

Номинальное импульсное напряжение8 kV

Класс загрязнения3 / 3

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное покрытие

Сопротивление контакта≤0.5 mΩ

Поперечное сечение проводников (mm²)10-25 mm²

Поперечное сечение проводников (AWG)7-3

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.307 кг
Габариты 11.1 × 3.4 × 4.8 см

Аналоги

Weidmuller HDC S8/0 MAS (1023360000)
