HK-006/36-MC (09380423001)
Серия HK

HK-006/36-MC

Контактная вставка — вилка («папа»), типоразмер 16B, обжимное соединение (контакты не в комплекте), 6P (40A/690V) + 36P (10A/160V) + PE

1520.00 ₽

В наличии: 31 шт.

Особенности

Артикул: 09380423001 Категория:
Материалы для скачивания: Технические характеристики HK-006_36 3D-модель HK-006/36-MC

Описание

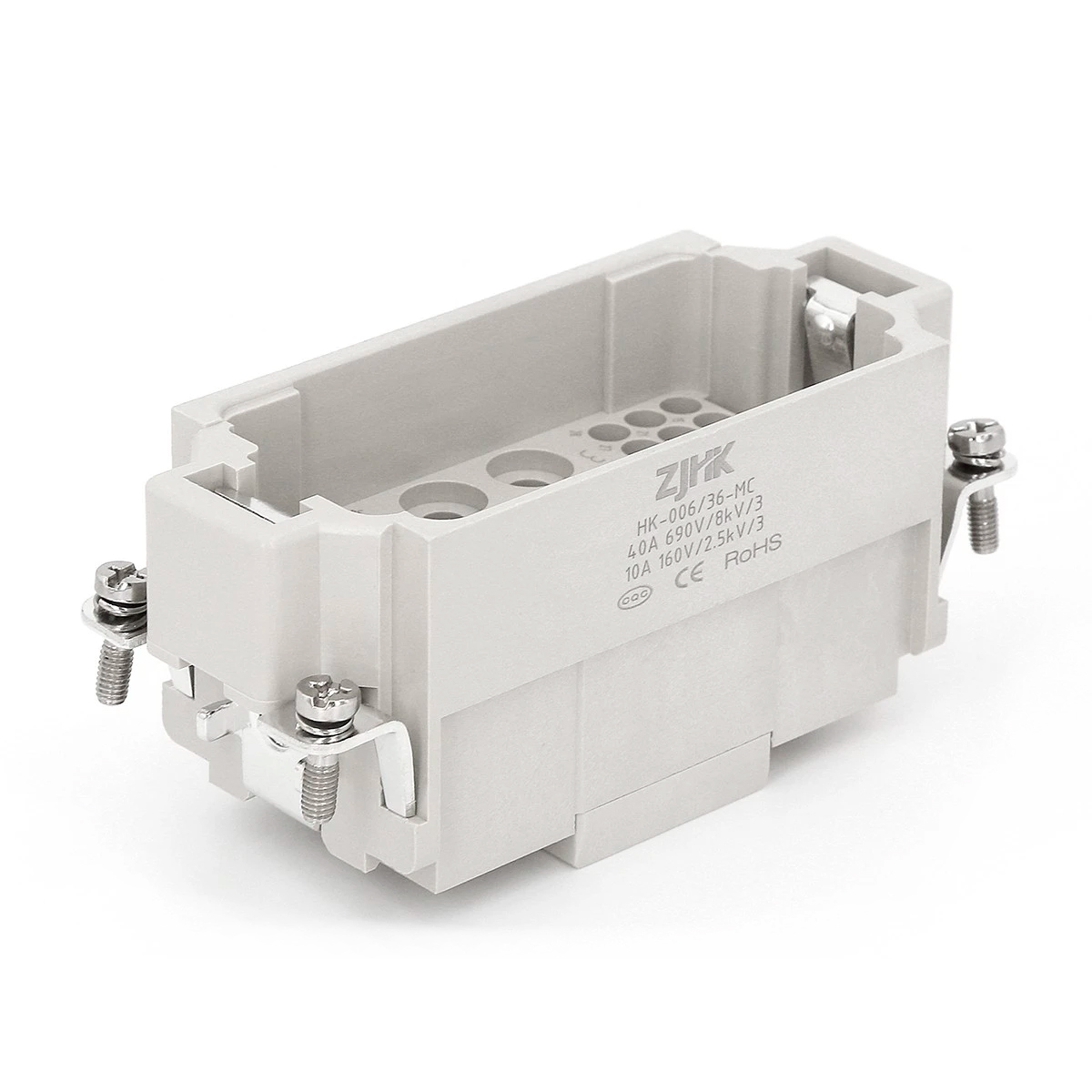

Контактная вставка прямоугольного промышленного разъема HK-006/36-MC (09380423001)

  • Типоразмер: 16B
  • Тип: вилка («папа»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро/золото
  • Количество контактов: 6+36+PE
  • Номинальный ток: 40A/10A
  • Номинальное напряжение: 690V/160V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: обжимные контакты
  • Поперечное сечение проводников (40A): 1.5 — 6 mm²
  • AWG (40A): 16 — 10
  • Поперечное сечение проводников (10A): 0.14 — 2.5 mm²
  • AWG (10A): 26 — 14

Артикул: 09380423001

Технические характеристики

Тип товараКомбинированная контактная вставка

СерияHK

Способ подключенияобжимные контакты

Тип контактной вставкивилка ("папа")

Типоразмер16B

Количество контактов6 / 36

Контакт заземленияда

Номинальный ток40 A / 10 A

Номинальное напряжение690 V / 160 V

Номинальное импульсное напряжение8 kV / 2.5 kV

Класс загрязнения3 / 3

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное или золотое покрытие (контакты не в комплекте)

Сопротивление контакта≤0.3 mΩ / ≤3 mΩ

Поперечное сечение проводников (mm²)1.5-6 mm² / 0.14-2.5 mm²

Поперечное сечение проводников (AWG)16-10 / 26-14

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.16 кг
Габариты 8.48 × 3.4 × 3.9 см

Аналоги

Weidmuller HDC S6/36 MC (1023320000)

ILME CXM 6/36
