HK-008/24-MC (09380323001)
Серия HK

HK-008/24-MC

Контактная вставка — вилка («папа»), типоразмер 10B, обжимное соединение (контакты не в комплекте), 8P (16A/400V) + 24P (10A/160V) + PE

2128.00 ₽

В наличии: 16 шт.

Особенности

Артикул: 09380323001 Категория:
Материалы для скачивания: Технические характеристики HK-008_24 3D-модель HK-008/24-MC

Описание

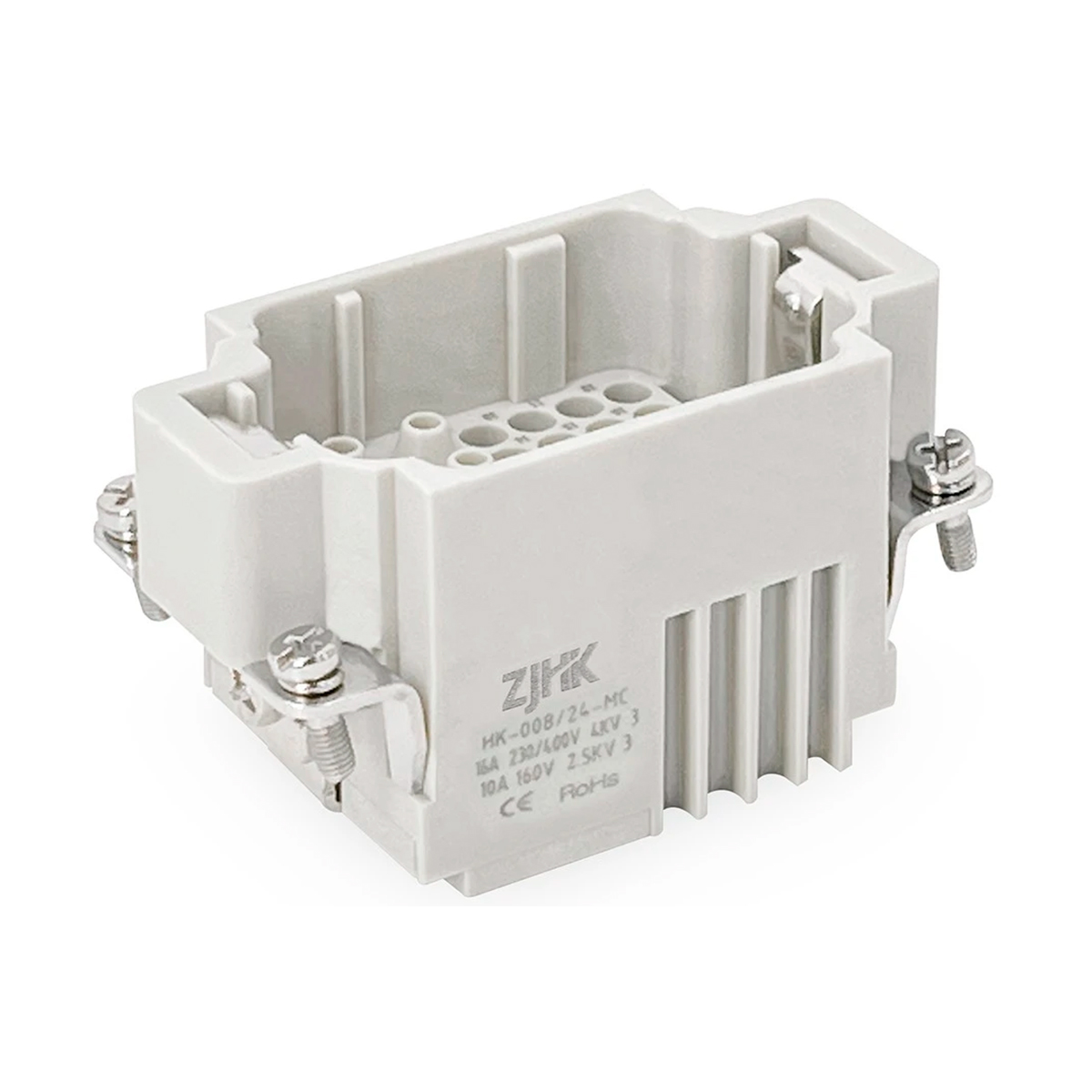

Контактная вставка прямоугольного промышленного разъема HK-008/24-MC (09380323001)

  • Типоразмер: 10B
  • Тип: вилка («папа»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро/золото
  • Количество контактов: 8+24+PE
  • Номинальный ток: 16A/10A
  • Номинальное напряжение: 400V/160V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: обжимные контакты
  • Поперечное сечение проводников (16A): 0.5 — 4 mm²
  • AWG (16A): 20 — 12
  • Поперечное сечение проводников (10A): 0.14 — 2.5 mm²
  • AWG (10A): 25 — 14

Артикул: 09380323001

Технические характеристики

Тип товараКомбинированная контактная вставка

СерияHK

Способ подключенияобжимные контакты

Тип контактной вставкивилка ("папа")

Типоразмер10B

Количество контактов8 / 24

Контакт заземленияда

Номинальный ток16 A / 10 A

Номинальное напряжение230/400 V / 160 V

Номинальное импульсное напряжение4 kV / 2.5 kV

Класс загрязнения3 / 3

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное или золотое покрытие (контакты не в комплекте)

Сопротивление контакта≤1 mΩ / ≤3 mΩ

Поперечное сечение проводников (mm²)0.5-4.0 mm² / 0.14-2.5 mm²

Поперечное сечение проводников (AWG)20-12 / 25-14

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.1 кг
Габариты 6.4 × 3.4 × 3.57 см

Аналоги

Weidmuller HDC S8/24 MC (1023290000)

ILME CXM 8/24

Oukerui HZW-HK-8/24-MC
