HK-012/2-MC (09320123001)
Серия HK

HK-012/2-MC

Контактная вставка — вилка («папа»), типоразмер 16B, обжимное соединение (контакты не в комплекте), 12P (40A/690V) + 2P (10A/250V) + PE

1900.00 ₽

В наличии: 43 шт.

Особенности

Артикул: 09320123001 Категория:
Материалы для скачивания: Технические характеристики HK-012_2 3D-модель HK-012/2-MC

Описание

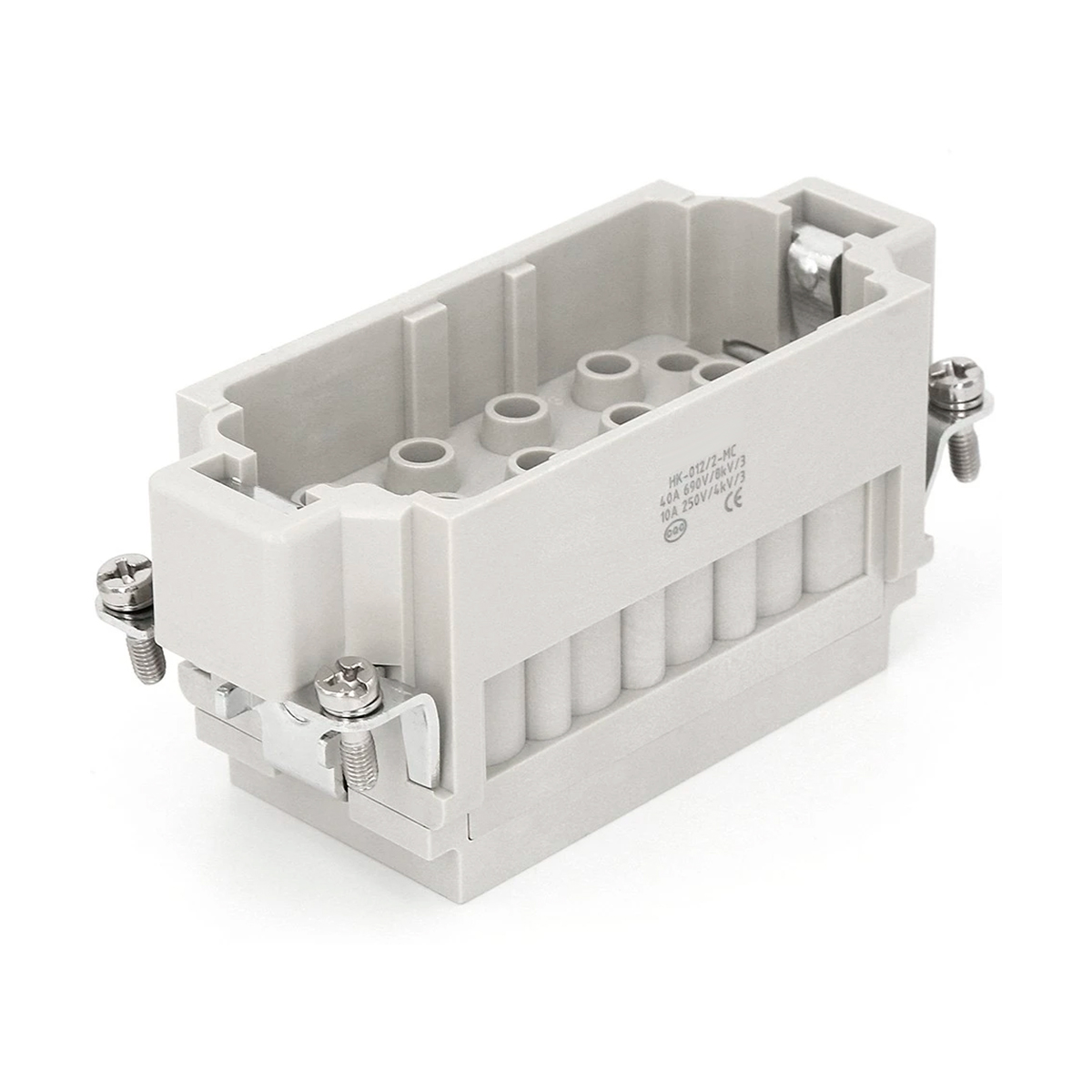

Контактная вставка прямоугольного промышленного разъема HK-012/2-MC (09320123001)

  • Типоразмер: 16B
  • Тип: вилка («папа»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро/золото
  • Количество контактов: 12+2+PE
  • Номинальный ток: 40A/10A
  • Номинальное напряжение: 690V/250V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: обжимные контакты
  • Поперечное сечение проводников (40A): 1.5 — 6 mm²
  • AWG (40A): 16 — 10
  • Поперечное сечение проводников (10A): 0.14 — 2.5 mm²
  • AWG (10A): 26 — 14

Артикул: 09320123001

Технические характеристики

Тип товараКомбинированная контактная вставка

СерияHK

Способ подключенияобжимные контакты

Тип контактной вставкивилка ("папа")

Типоразмер16B

Количество контактов12 / 2

Контакт заземленияда

Номинальный ток40 A / 10 A

Номинальное напряжение690 V / 250 V

Номинальное импульсное напряжение8 kV / 4 kV

Класс загрязнения3 / 3

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное или золотое покрытие (контакты не в комплекте)

Сопротивление контакта≤0.3 mΩ / ≤3 mΩ

Поперечное сечение проводников (mm²)1.5-6 mm² / 0.14-2.5 mm²

Поперечное сечение проводников (AWG)16-10 / 26-14

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.16 кг
Габариты 8.45 × 3.4 × 3.96 см

Аналоги

Weidmuller HDC S12/2 MC (1023340000)

ILME CXM 12/2
