HSB-004-F (09310042701)
Серия HSB

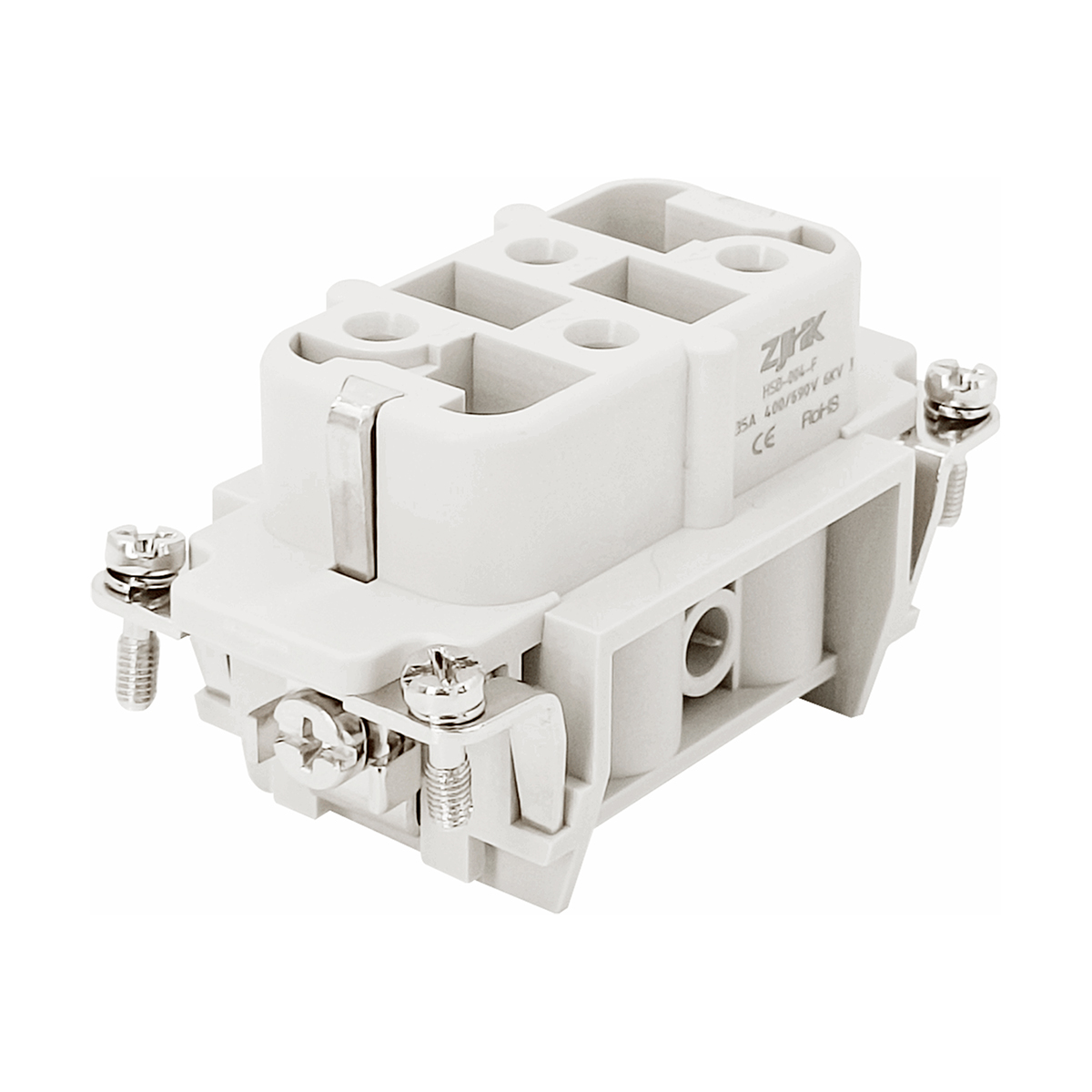

HSB-004-F

Контактная вставка — розетка («мама»), типоразмер 10B, винтовое соединение, 4+PE (35A/690V)

912.00 ₽

В наличии: 105 шт.

Особенности

Артикул: 09310042701 Категория:
Материалы для скачивания: Технические характеристики HSB-004 3D-модель HSB-004-F

Описание

Контактная вставка прямоугольного промышленного разъема HSB-004-F (09310042701)

  • Типоразмер: 10B
  • Тип: розетка («мама»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 4+PE
  • Номинальный ток: 35A
  • Номинальное напряжение: 690V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: винтовое соединение
  • Поперечное сечение проводников: 1.5 — 6 mm²
  • AWG: 16 — 10

Артикул: 09310042701

Технические характеристики

СерияHSB

Способ подключениявинтовое

Тип контактной вставкирозетка ("мама")

Типоразмер10B

Количество контактов4

Контакт заземленияда

Номинальный ток35 A

Номинальное напряжение400/690 V

Номинальное импульсное напряжение6 kV

Класс загрязнения3

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное покрытие

Сопротивление контакта≤1 mΩ

Поперечное сечение проводников (mm²)1.5-6.0 mm²

Поперечное сечение проводников (AWG)16-10

Момент затяжки/испытательный крутящий момент1.2 Nm

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.07 кг
Габариты 6.4 × 3.4 × 3.57 см
