HE-016-MC (09330162602)
Серия HE

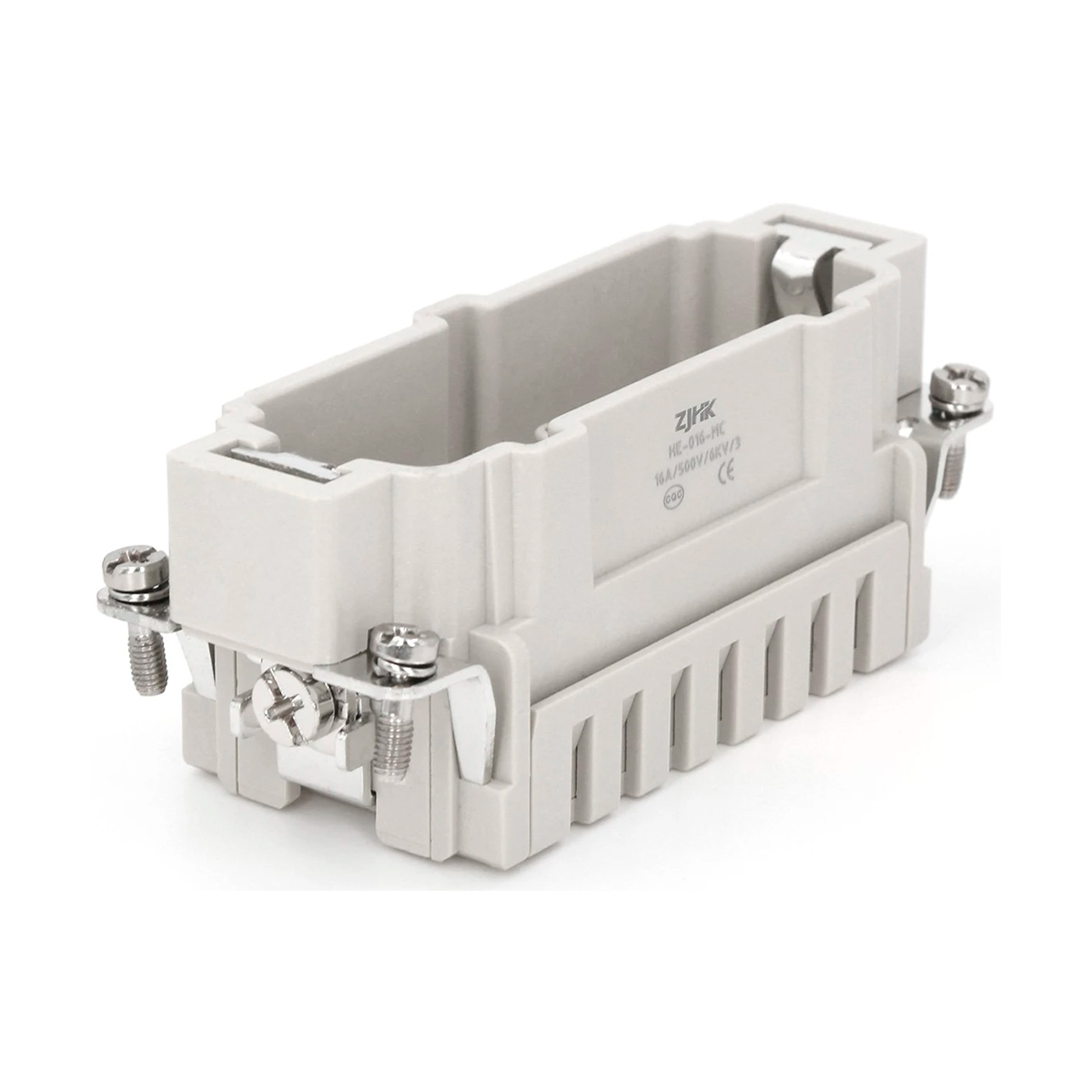

HE-016-MC

Контактная вставка — вилка («папа»), типоразмер 16B, обжимное соединение (контакты не в комплекте), 16+PE (16A/500V)

838.00 ₽

В наличии: 40 шт.

Особенности

Артикул: 09330162602 Категория:
Материалы для скачивания: Технические характеристики HE-016 3D-модель HE-016-MC

Описание

Контактная вставка прямоугольного промышленного разъема HE-016-MC (09330162602)

  • Типоразмер: 16B
  • Тип: вилка («папа»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро/золото
  • Количество контактов: 16+PE
  • Номинальный ток: 16A
  • Номинальное напряжение: 500V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: обжимной контакт
  • Поперечное сечение проводников: 0.14 — 4 mm²
  • AWG: 26 — 12

Артикул: 09330162602

Технические характеристики

Тип товараКонтактная вставка

СерияHE

Способ подключенияобжимные контакты

Тип контактной вставкивилка ("папа")

Типоразмер16B

Количество контактов16

Контакт заземленияда

Номинальный ток16 A

Номинальное напряжение500 V

Номинальное импульсное напряжение6 kV

Класс загрязнения3

Параметры, при которых класс загрязнения 216A 400/690V 6kV 2

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное или золотое покрытие (контакты не в комплекте)

Сопротивление контакта≤1 mΩ

Поперечное сечение проводников (mm²)0.14-4.0 mm²

Поперечное сечение проводников (AWG)26-12

Длина снятия изоляции7.5 mm

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.087 кг
Габариты 8.5 × 3.5 × 3.4 см

Аналоги

Weidmuller HDC HE 16 MC (1207900000)

ILME CCEM 16

MeteCon 290233016
