HE-048-MZ (09330242801+09330242801)
Серия HE

HE-048-MZ

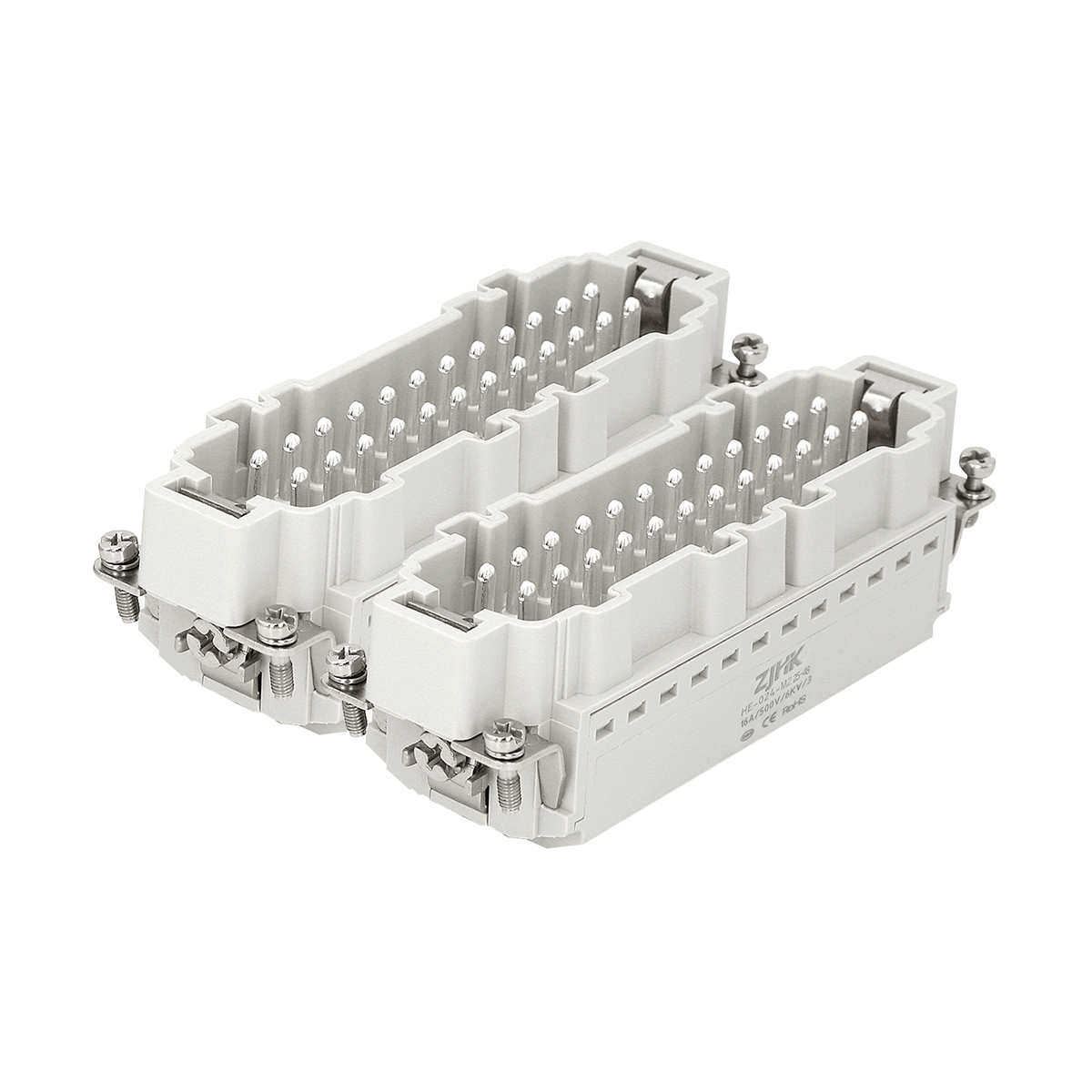

Контактная вставка — вилка («папа»), типоразмер 48B, соединение Quick Lock, 48+PE (16A/500V)

2736.00 ₽

Под заказ. 4-6 недель

Особенности

Артикул: 09330242801+09330242801 Категория:
Материалы для скачивания: Технические характеристики HE-048

Описание

Контактная вставка прямоугольного промышленного разъема HE-048-MZ (09330242801+09330242801)

  • Типоразмер: 48B
  • Тип: вилка («папа»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 48+PE
  • Номинальный ток: 16A
  • Номинальное напряжение: 500V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: соединение Quick Lock
  • Поперечное сечение проводников: 0.14 — 2.5 mm²
  • AWG: 26 — 14

Артикул: 09330242801+09330242801

Технические характеристики

Тип товараКонтактная вставка

СерияHE

Способ подключенияпружинный зажим (Quick Lock)

Тип контактной вставкивилка ("папа")

Типоразмер48B

Количество контактов48

Контакт заземленияда

Номинальный ток16 A

Номинальное напряжение500 V

Номинальное импульсное напряжение6 kV

Класс загрязнения3

Параметры, при которых класс загрязнения 216A 400/690V 6kV 2

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное покрытие

Сопротивление контакта≤1 mΩ

Поперечное сечение проводников (mm²)0.14-2.5 mm²

Поперечное сечение проводников (AWG)26-14

Длина снятия изоляции7-9 mm

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.26 кг
Габариты 11.2 × 6.8 × 3.5 см
