HE-024-FC (09330242702)
Серия HE

HE-024-FC

Контактная вставка — розетка («мама»), типоразмер 24B, обжимное соединение (контакты не в комплекте), 24+PE (16A/500V)

912.00 ₽

В наличии: 40 шт.

Особенности

Артикул: 09330242702 Категория:
Материалы для скачивания: Технические характеристики HE-024 3D-модель HE-024-FC

Описание

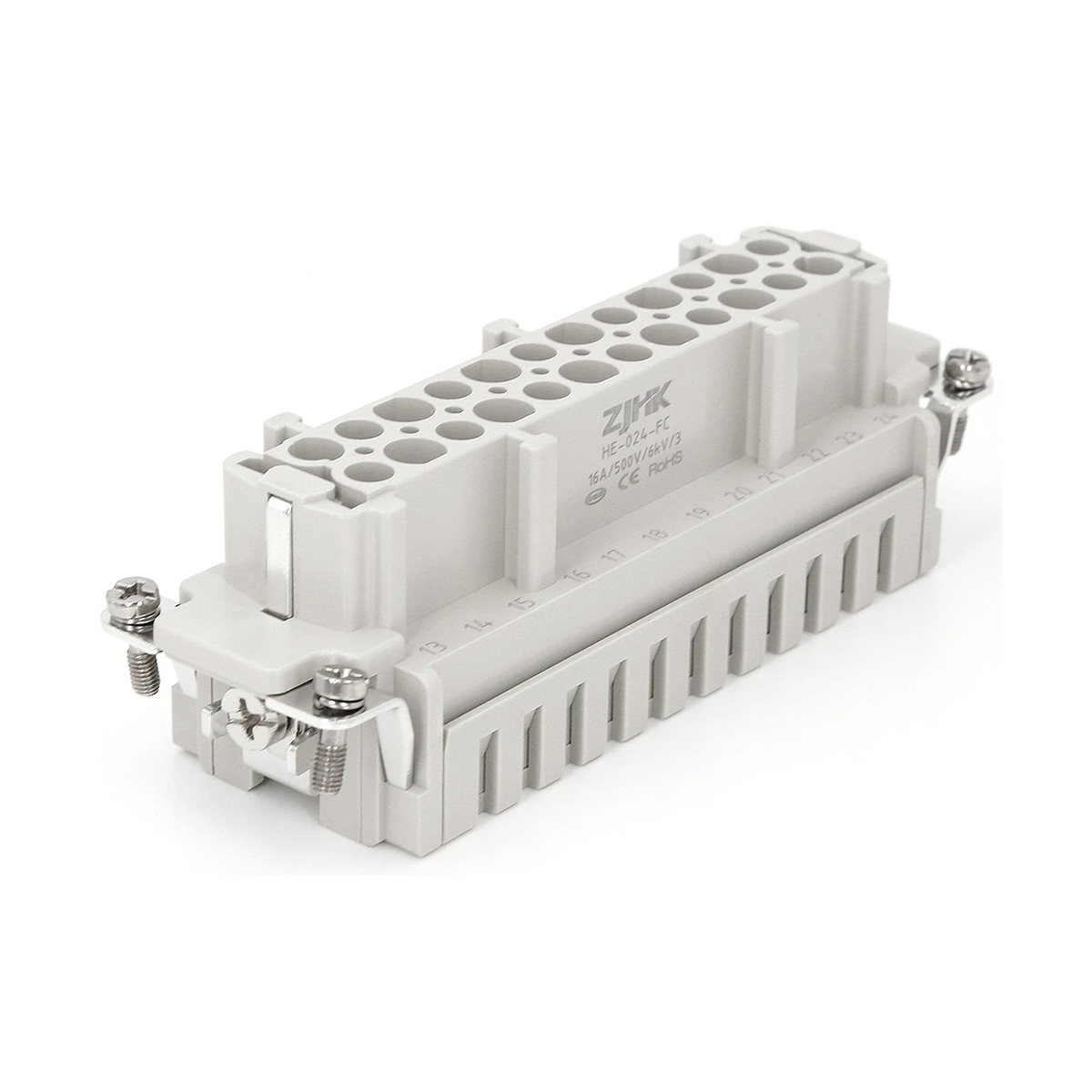

Контактная вставка прямоугольного промышленного разъема HE-024-FC (09330242702)

  • Типоразмер: 24B
  • Тип: розетка («мама»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро/золото
  • Количество контактов: 24+PE
  • Номинальный ток: 16A
  • Номинальное напряжение: 500V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: обжимной контакт
  • Поперечное сечение проводников: 0.14 — 4 mm²
  • AWG: 26 — 12

Артикул: 09330242702

Технические характеристики

Тип товараКонтактная вставка

СерияHE

Способ подключенияобжимные контакты

Тип контактной вставкирозетка ("мама")

Типоразмер24B

Количество контактов24

Контакт заземленияда

Номинальный ток16 A

Номинальное напряжение500 V

Номинальное импульсное напряжение6 kV

Класс загрязнения3

Параметры, при которых класс загрязнения 216A 400/690V 6kV 2

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное или золотое покрытие (контакты не в комплекте)

Сопротивление контакта≤1 mΩ

Поперечное сечение проводников (mm²)0.14-4.0 mm²

Поперечное сечение проводников (AWG)26-12

Длина снятия изоляции7.5 mm

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.126 кг
Габариты 11.2 × 3.5 × 3.5 см

Аналоги

Weidmuller HDC HE 24 FC (1211600000)

ILME CCEF 24

MeteCon 290243024
