HEE-092-FC (09320463101+09320463111)
Серия HEE

HEE-092-FC

Контактная вставка — вилка («мама»), типоразмер 48B, обжимное соединение (контакты не в комплекте), 92+PE (16A/500V)

2280.00 ₽

Под заказ. 4-6 недель

Особенности

Артикул: 09320463101+09320463111 Категория:
Материалы для скачивания: Технические характеристики HEE-092

Описание

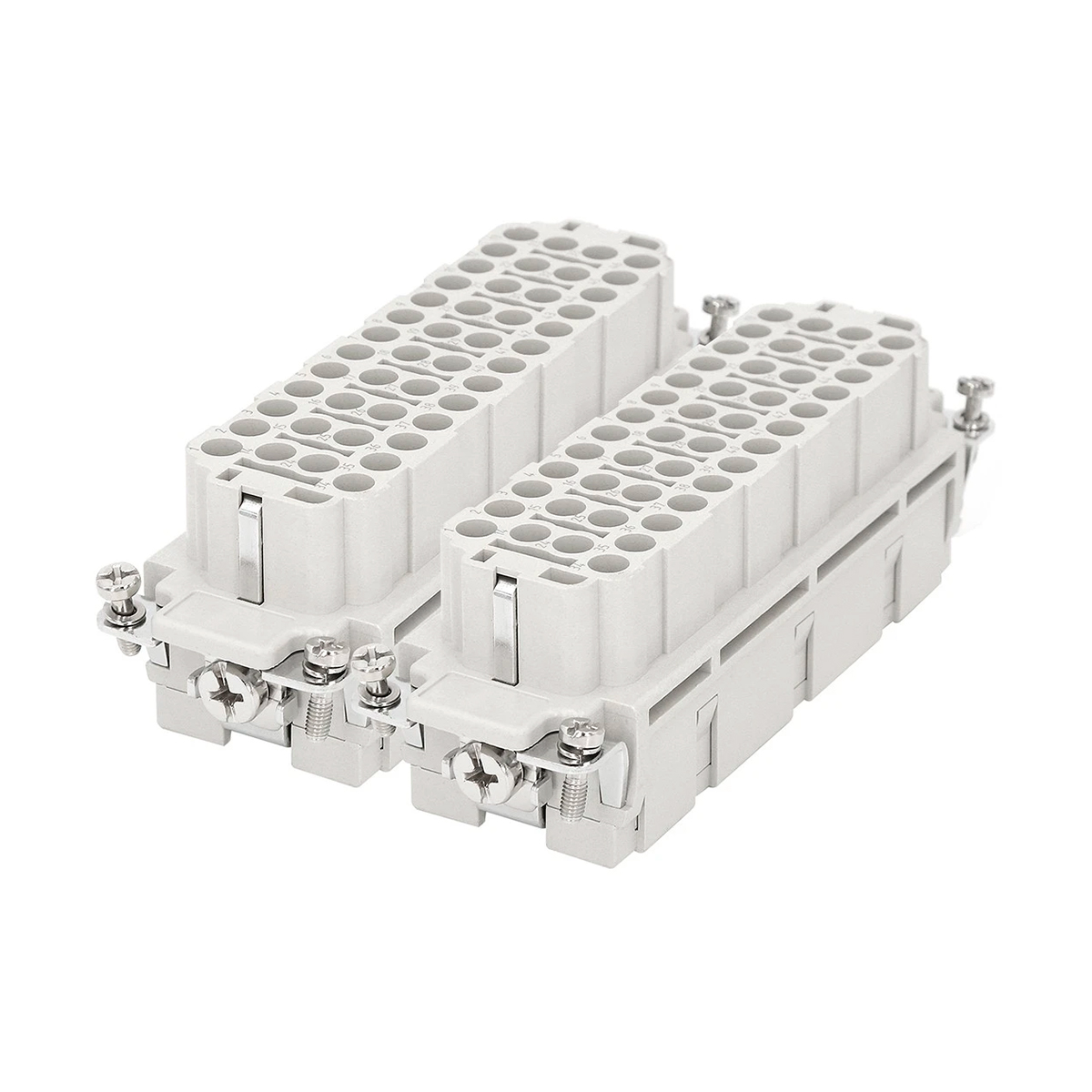

Контактная вставка прямоугольного промышленного разъема HEE-092-FC (09320463101+09320463111)

  • Типоразмер: 48B
  • Тип: розетка («мама»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро/золото
  • Количество контактов: 92+PE
  • Номинальный ток: 16A
  • Номинальное напряжение: 500V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: обжимной контакт
  • Поперечное сечение проводников: 0.14 — 4 mm²
  • AWG: 26 — 12

Артикул: 09320463101+09320463111

Технические характеристики

СерияHEE

Способ подключенияобжимные контакты

Тип контактной вставкирозетка ("мама")

Типоразмер48B

Количество контактов92

Контакт заземленияда

Номинальный ток16 A

Номинальное напряжение500 V

Номинальное импульсное напряжение6 kV

Класс загрязнения3

Параметры, при которых класс загрязнения 216A 830V 8kV 2

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное или золотое покрытие (контакты не в комплекте)

Сопротивление контакта≤1 mΩ

Поперечное сечение проводников (mm²)0.14-4.0 mm²

Поперечное сечение проводников (AWG)26-12

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.14 кг
Габариты 11.1 × 6.8 × 3.7 см

Аналоги

ILME CQEF 46 + CQEF 46 N

Oukerui HZW-HEE-092-FC(1-46)(47-92)
