Серия HSB

HSB-006-F(7-12)

Контактная вставка — розетка («мама»), нумерация контактов 7-12, типоразмер 16B, винтовое соединение, 6+PE (35A/690V)

1064.00 ₽

В наличии: 2 шт.

Особенности

Артикул: 09310062711 Категория:
Материалы для скачивания: Технические характеристики HSB-006 3D-модель HSB-006-F(7-12)

Описание

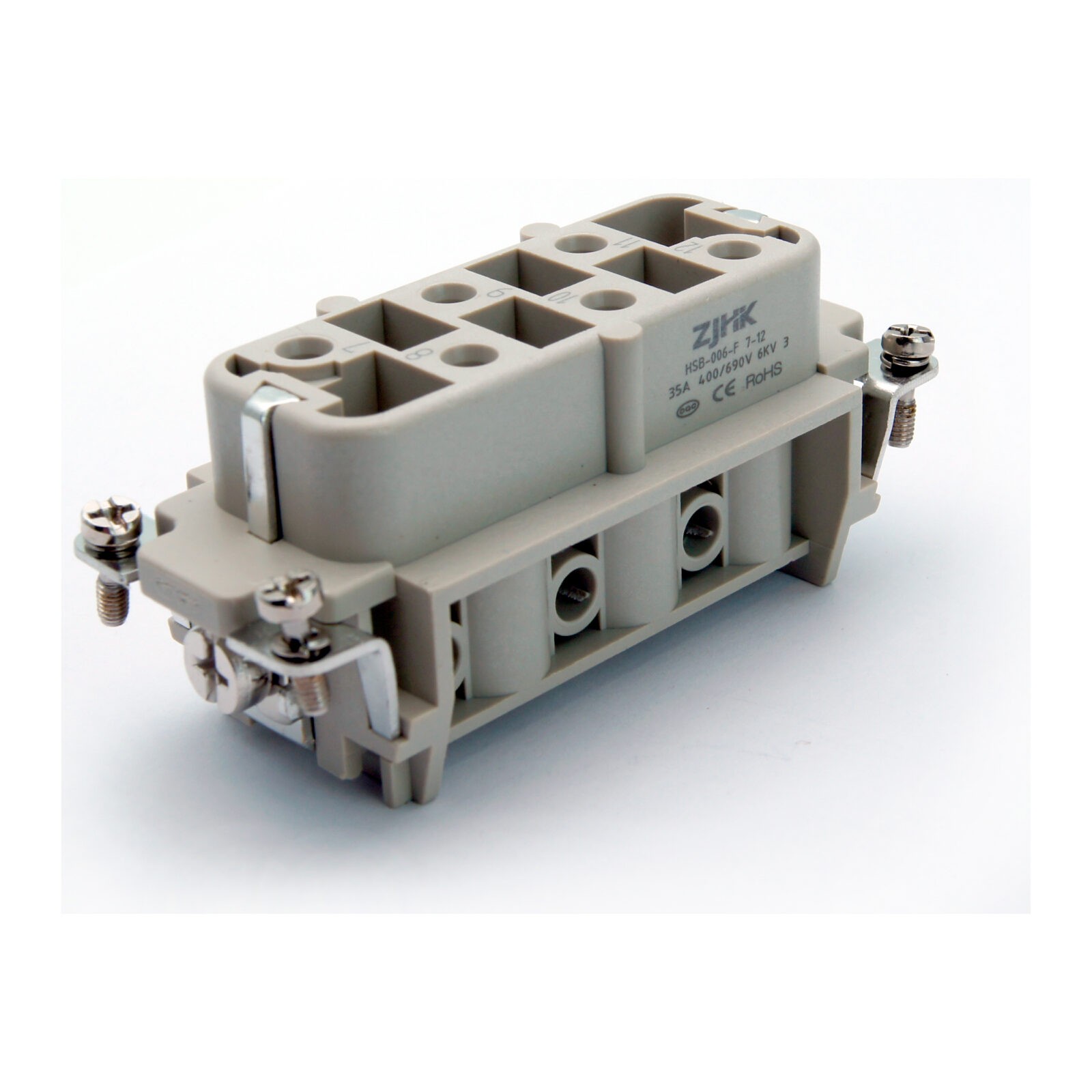

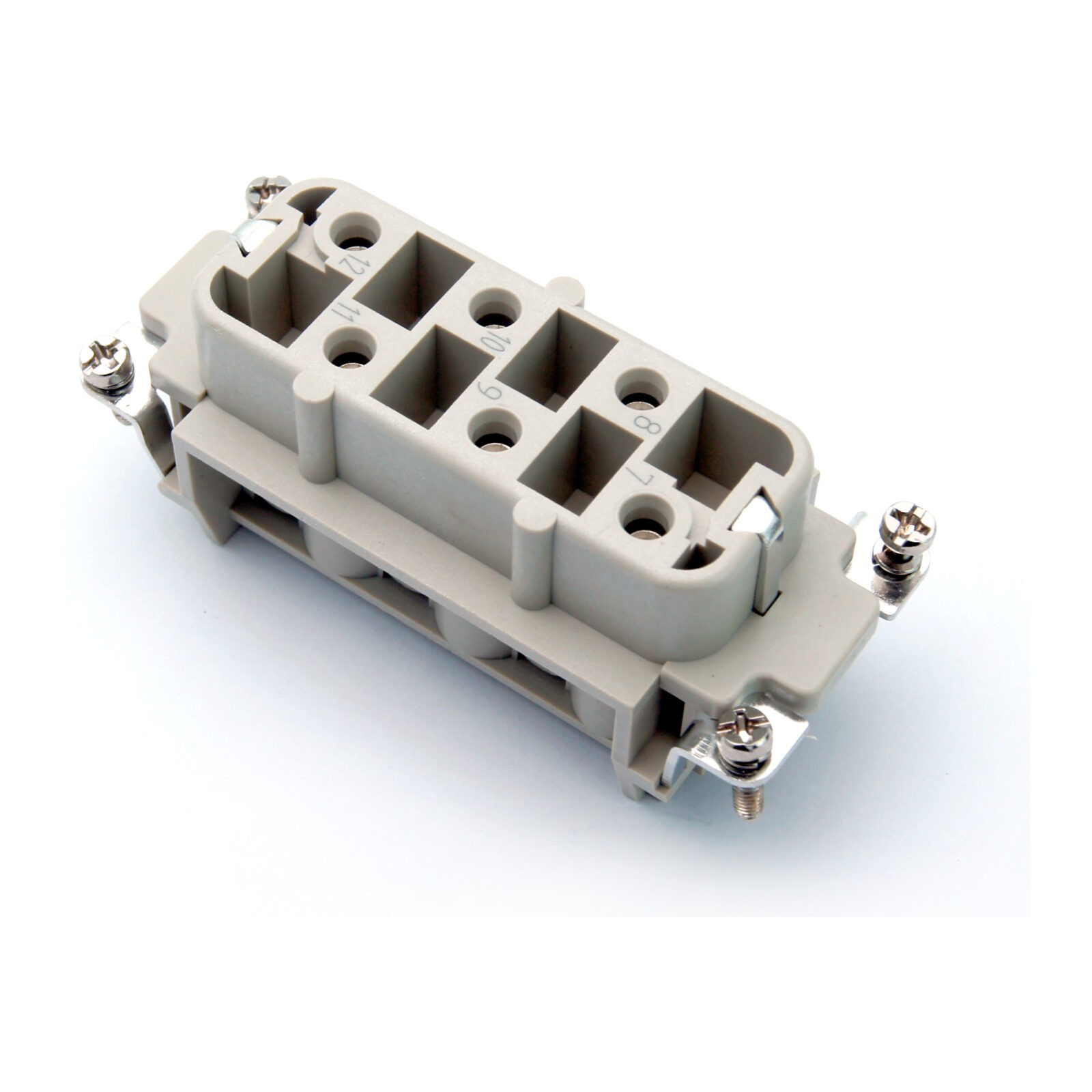

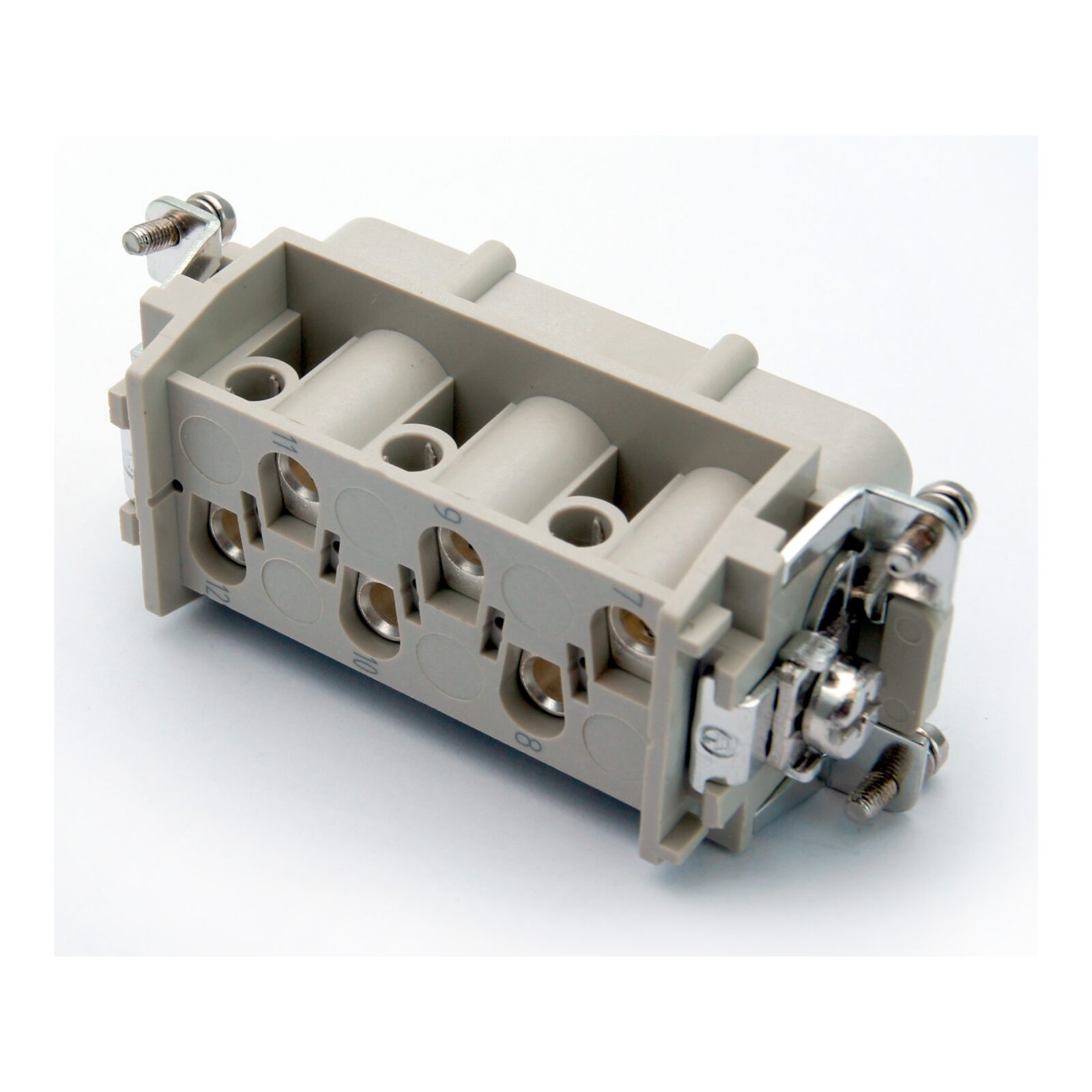

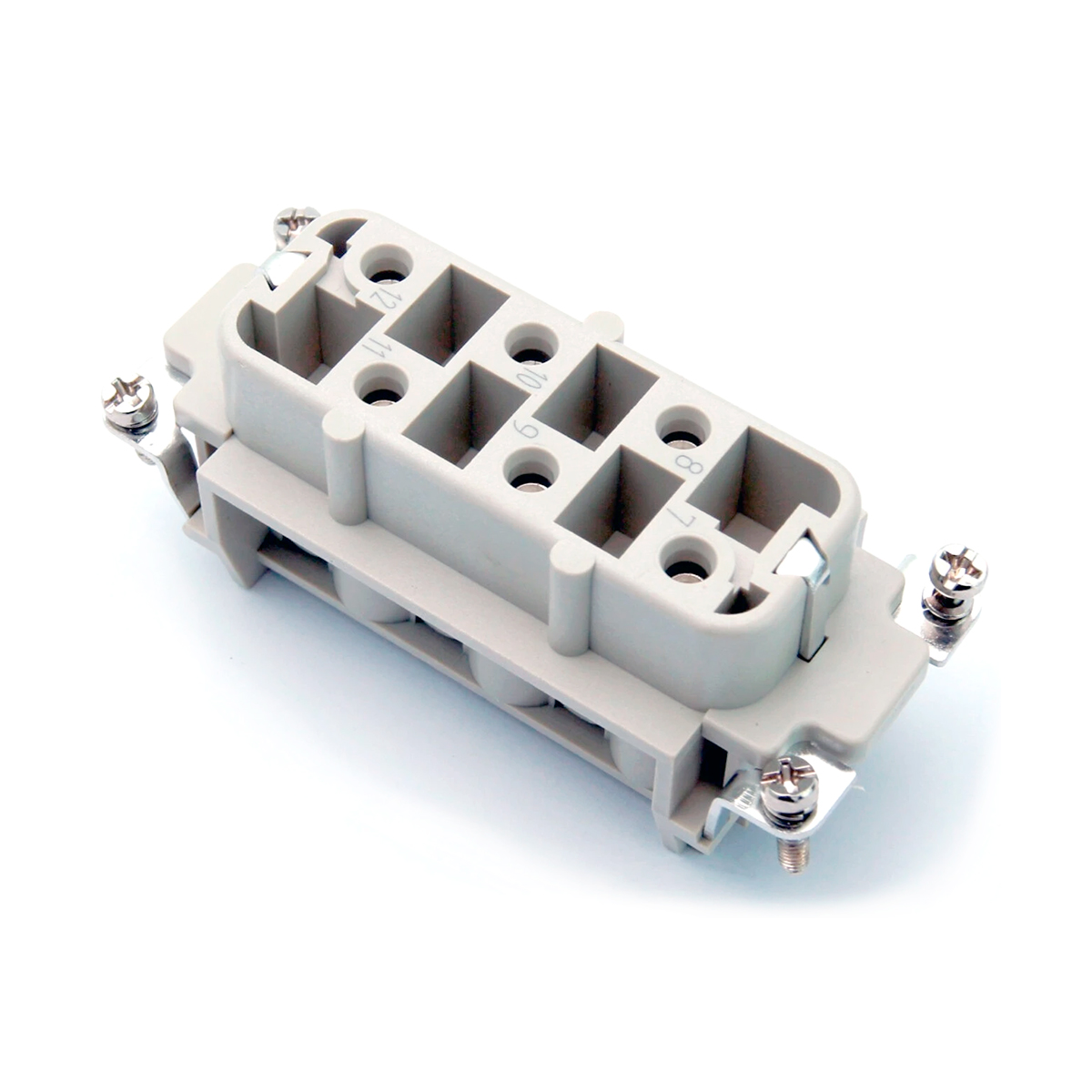

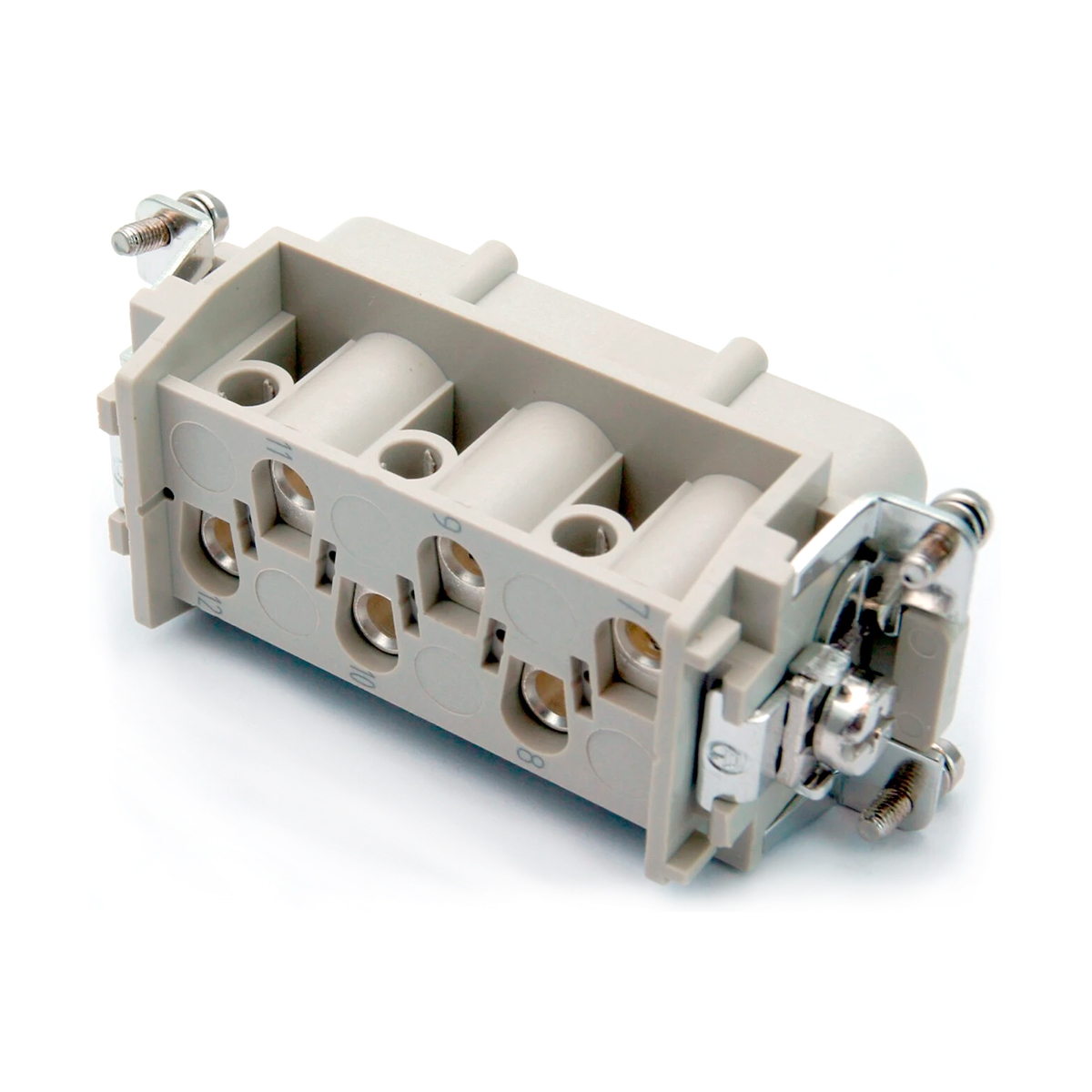

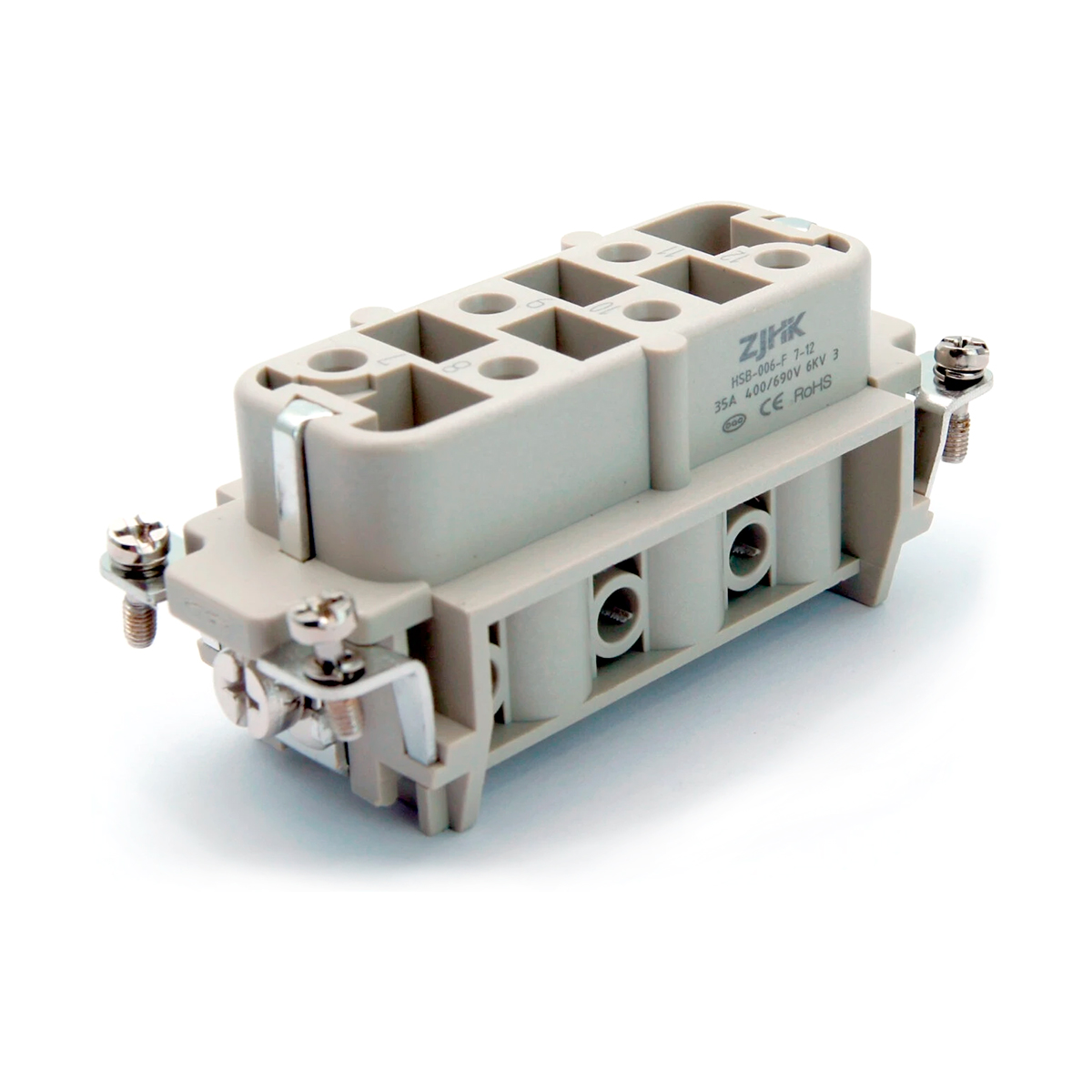

Контактная вставка прямоугольного промышленного разъема HSB-006-F(7-12) (09310062711)

  • Типоразмер: 16B
  • Тип: розетка («мама»)
  • Нумерация контактов: 7-12
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 6+PE
  • Номинальный ток: 35A
  • Номинальное напряжение: 690V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: винтовое соединение
  • Поперечное сечение проводников: 1.5 — 6 mm²
  • AWG: 16 — 10

Артикул: 09310062711

Технические характеристики

СерияHSB

Способ подключениявинтовое

Тип контактной вставкирозетка ("мама")

Типоразмер16B

Количество контактов6

Нумерация контактов7-12

Контакт заземленияда

Номинальный ток35 A

Номинальное напряжение400/690 V

Номинальное импульсное напряжение6 kV

Класс загрязнения3

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное покрытие

Сопротивление контакта≤1 mΩ

Поперечное сечение проводников (mm²)1.5-6.0 mm²

Поперечное сечение проводников (AWG)16-10

Момент затяжки/испытательный крутящий момент1.2 Nm

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.086 кг
Габариты 8.35 × 3.4 × 3.58 см
