HWK-006/6-M (09380122801)
Серия HK

HWK-006/6-M

Контактная вставка — вилка («папа»), типоразмер 16B, винтовое соединение, 6P (40A/690V) + 6P (16A/400V) + PE

2926.00 ₽

В наличии: 19 шт.

Особенности

Артикул: 09380122801 Категория:
Материалы для скачивания: Технические характеристики HWK-006_6 3D-модель HWK-006/6-M

Описание

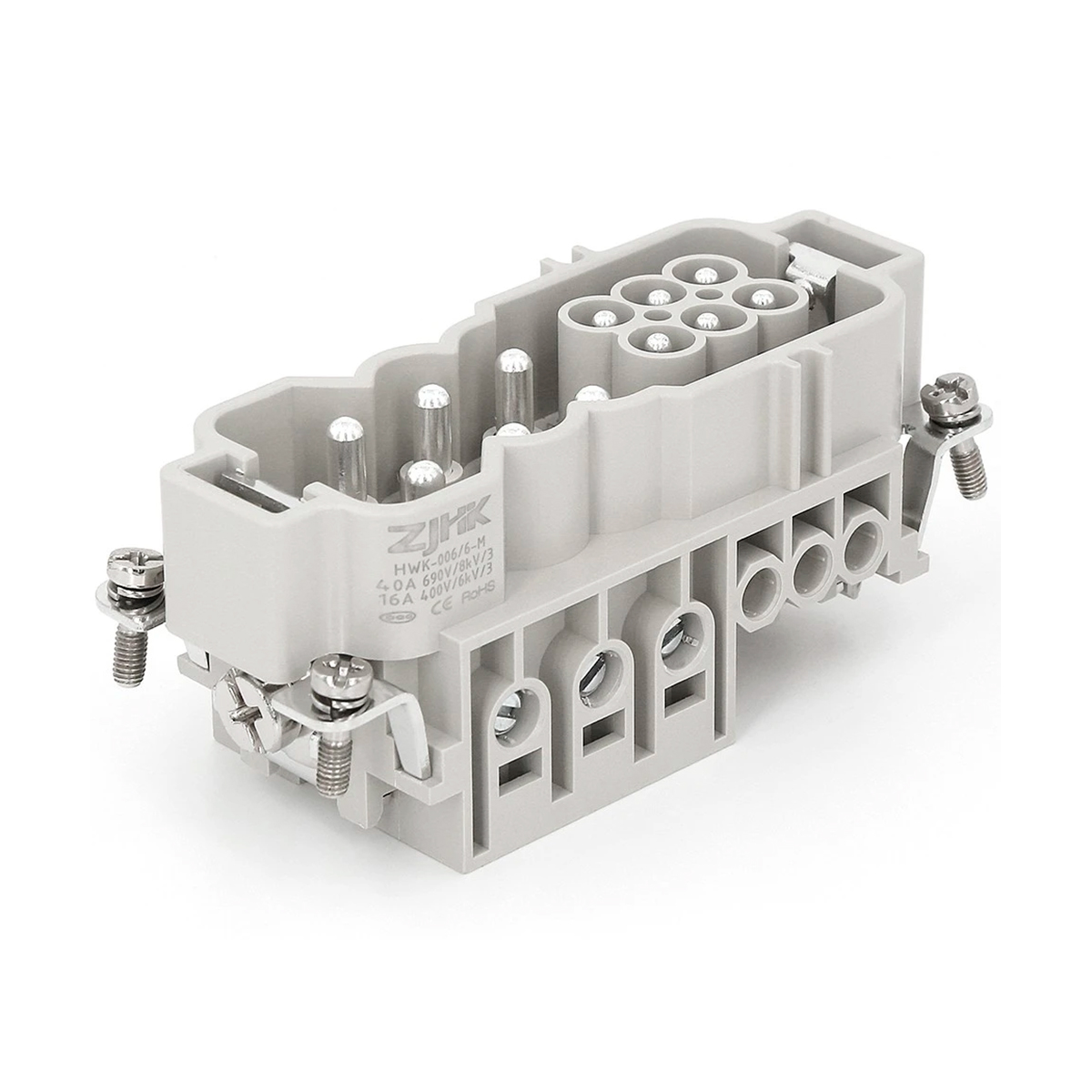

Контактная вставка прямоугольного промышленного разъема HWK-006/6-M (09380122801)

  • Типоразмер: 16B
  • Тип: вилка («папа»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 6+6+PE
  • Номинальный ток: 40A/16A
  • Номинальное напряжение: 690V/400V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: винтовой зажим
  • Поперечное сечение проводников (40A): 4 — 10 mm²
  • AWG (40A): 12 — 8
  • Поперечное сечение проводников (16A): 1 — 2.5 mm²
  • AWG (16A): 18 — 14

Артикул: 09380122801

Технические характеристики

Тип товараКомбинированная контактная вставка

СерияHK

Способ подключениявинтовое

Тип контактной вставкивилка ("папа")

Типоразмер16B

Количество контактов6 / 6

Контакт заземленияда

Номинальный ток40 A / 16 A

Номинальное напряжение400/690 V / 400 V

Номинальное импульсное напряжение8 kV / 4 kV

Класс загрязнения3 / 3

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное покрытие

Сопротивление контакта≤0.3 mΩ / ≤1 mΩ

Поперечное сечение проводников (mm²)4-10 mm² / 1.0-2.5 mm²

Поперечное сечение проводников (AWG)12-8 / 18-14

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.16 кг
Габариты 8.45 × 3.4 × 3.55 см
