Серия HK

HK-004/2-F

Контактная вставка — розетка («мама»), типоразмер 16B, винтовое соединение, 4P (80A/830V) + 2P (16A/400V) + PE

1748.00 ₽

В наличии: 65 шт.

Особенности

Артикул: 09380062701 Категория:
Материалы для скачивания: Технические характеристики HK-004_0__HK-004_2 3D-модель HK-004/2-F

Описание

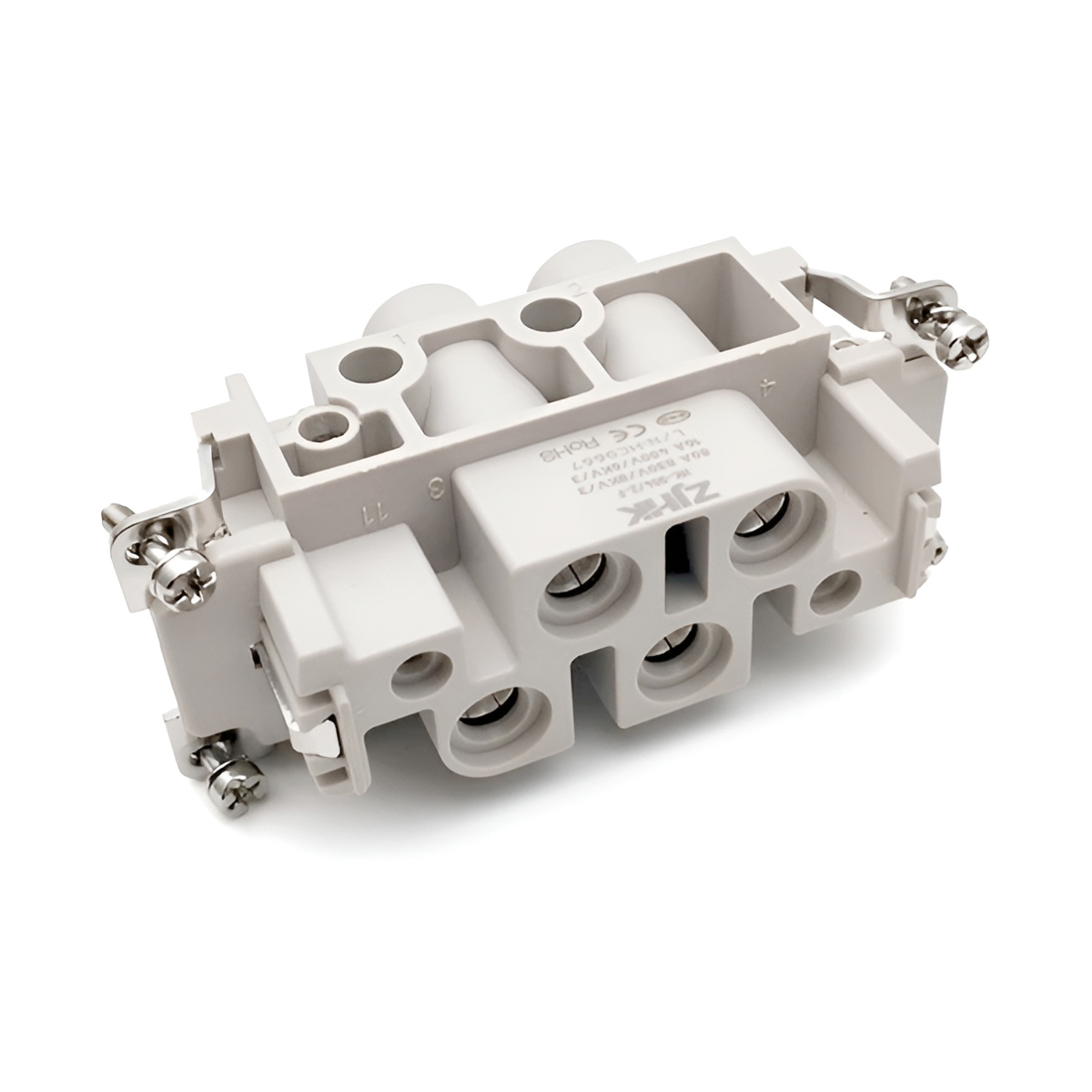

Контактная вставка прямоугольного промышленного разъема HK-004/2-F (09380062701)

  • Типоразмер: 16B
  • Тип: розетка («мама»)
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 4+2+PE
  • Номинальный ток: 80A/16A
  • Номинальное напряжение: 830V/400V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: винтовой зажим
  • Поперечное сечение проводников (80A): 1.5 — 16 mm²
  • AWG (80A): 16 — 6
  • Поперечное сечение проводников (16A): 0.5 — 2.5 mm²
  • AWG (16A): 20 — 14

Артикул: 09380062701

Технические характеристики

Тип товараКомбинированная контактная вставка

СерияHK

Способ подключениявинтовое

Тип контактной вставкирозетка ("мама")

Типоразмер16B

Количество контактов4 / 2

Контакт заземленияда

Номинальный ток80 A / 16 A

Номинальное напряжение830 V / 400 V

Номинальное импульсное напряжение8 kV / 6 kV

Класс загрязнения3 / 3

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное покрытие

Сопротивление контакта≤0.3 mΩ / ≤1 mΩ

Поперечное сечение проводников (mm²)1.5-16 mm² / 0.5-2.5 mm²

Поперечное сечение проводников (AWG)16-6 / 20-14

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.12 кг
Габариты 8.5 × 3.4 × 4.42 см

Аналоги

Weidmuller HDC S4/2 FS (1023230000)

ILME CXF 4/2

MeteCon 29116

Oukerui HZW-HK-4/2-F
