HE-024-M(25-48)
HE-024-M(25-48) — изображение 2

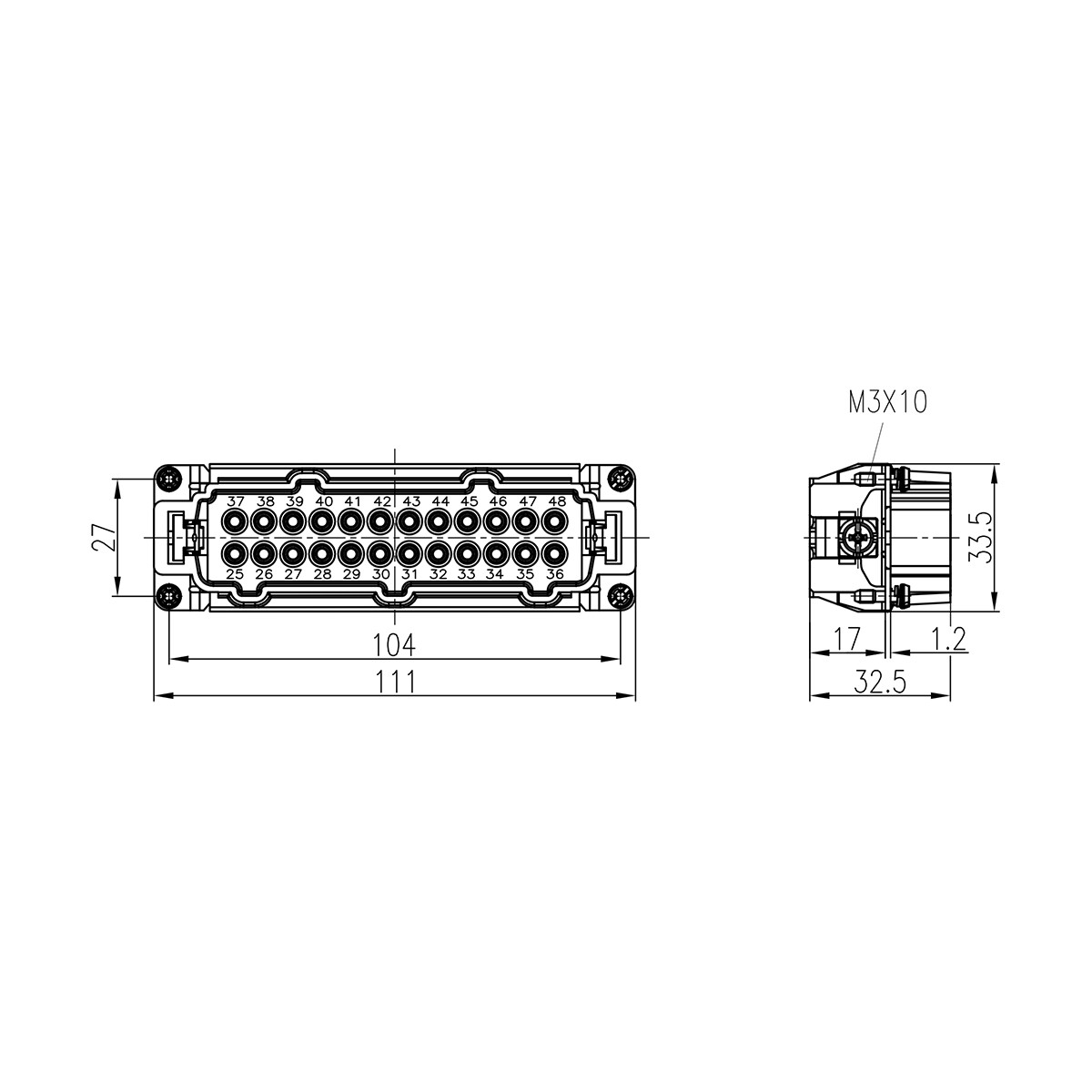

Габаритные размеры HE-024-M (25-48) (09330242611)
Серия HE

HE-024-M(25-48)

Контактная вставка — вилка («папа»), нумерация контактов 25-48, типоразмер 24B, винтовое соединение, 24+PE (16A/500V)

1311.00 ₽

В наличии: 11 шт.

Особенности

Артикул: 09330242611 Категория:
Материалы для скачивания: Технические характеристики HE-024 3D-модель HE-024-M(25-48)

Описание

Контактная вставка прямоугольного промышленного разъема HE-024-M (25-48) (09330242611)

  • Типоразмер: 24B
  • Тип: вилка («папа»)
  • Нумерация контактов: 25-48
  • Материал вставки: поликарбонат
  • Материал контактов: медный сплав
  • Покрытие: серебро
  • Количество контактов: 24+PE
  • Номинальный ток: 16A
  • Номинальное напряжение: 500V AC
  • Диапазон рабочих температур: -40…+125°C
  • Присоединение проводников: винтовой зажим
  • Поперечное сечение проводников: 0.14 — 2.5 mm²
  • AWG: 26 — 14

Артикул: 09330242611

Технические характеристики

Тип товараКонтактная вставка

СерияHE

Способ подключениявинтовое

Тип контактной вставкивилка ("папа")

Типоразмер24B

Количество контактов24

Контакт заземленияда

Номинальный ток16 A

Номинальное напряжение500 V

Номинальное импульсное напряжение6 kV

Класс загрязнения3

Параметры, при которых класс загрязнения 216A 400/690V 6kV 2

Сопротивление изоляции≥10¹⁰ Ω

Диапазон рабочих температур-40℃...+125℃

Циклы сопряжения≥500

Материал контактной вставкиполикарбонат

Цвет контактной вставкиRAL 7032 (светлый серый)

Рейтинг огнестойкости в соответствии со стандартом UL94V0

Материал контактовмедный сплав

Обработка поверхности контактовсеребряное покрытие

Сопротивление контакта≤1 mΩ

Поперечное сечение проводников (mm²)0.14-2.5 mm²

Поперечное сечение проводников (AWG)26-14

Момент затяжки/испытательный крутящий момент0.5 Nm

Длина снятия изоляции7.0 mm

СтандартыDIN EN 60664 / DIN EN 61984

Детали

Вес 0.115 кг
Габариты 11.2 × 3.5 × 3.3 см

Аналоги

WAIN HE-024-M(25-48) (1220240110002)
